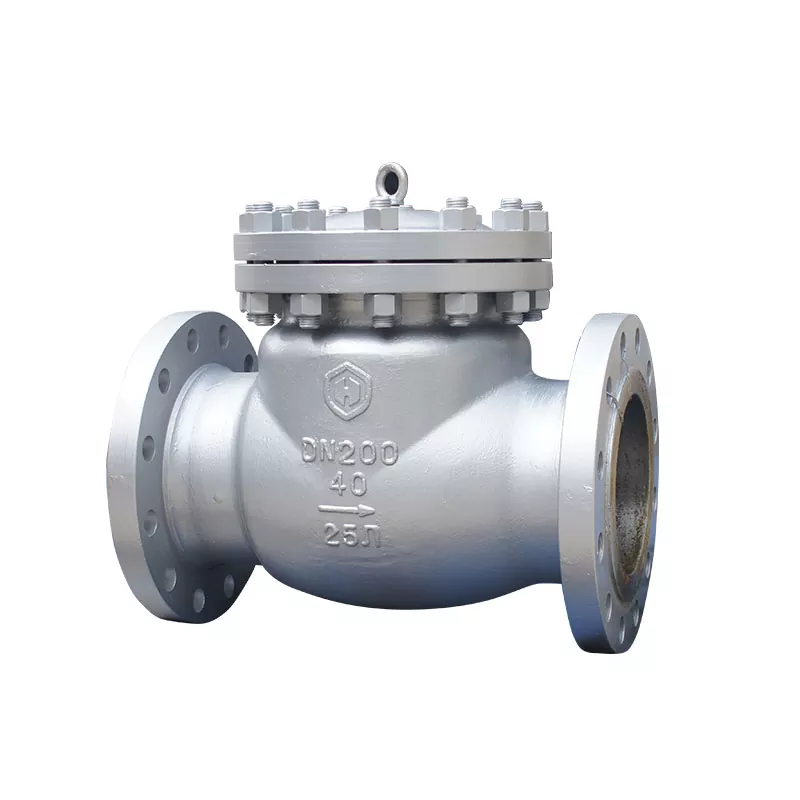

Qual è la struttura e il principio della valvola di controllo dell'oscillazione?

I. Struttura della valvola

1. Corpo valvola: è la parte principale delValvola di controllo, di solito con un design semplificato per ridurre la resistenza ai fluidi.

2. Coperchio valvola: copre la parte superiore del corpo della valvola e viene utilizzato per fissare e proteggere le parti all'interno della valvola.

3. Disco della valvola: è un componente chiave della valvola di ritegno, di solito a forma di disco, e ruota attorno al perno all'esterno del canale del sedile della valvola.

4. Rocalista: chiamato anche braccio rocker, è collegato al disco della valvola e viene utilizzato per aiutare la rotazione del disco della valvola.

5. Anello di tenuta: si trova tra il disco della valvola e la sede della valvola per garantire la tenuta quando la valvola è chiusa.

6. Spring ausiliario o struttura a martello pesante: viene utilizzato per migliorare le prestazioni di tenuta della valvola, in particolare in condizioni di bassa pressione.

Secondo il numero di dischi di valvole,Valvole di controllo altalenaPuò essere diviso in tipo a discorso singolo, tipo a doppio disco e tipo multi-disco. Il tipo a singolo disco è adatto per le valvole di controllo dell'oscillazione di calibro medio, il tipo a doppio disco è adatto per diametri più grandi e il tipo multi-disco è adatto per le valvole di controllo di grande calibro per ridurre lo shock idraulico.

Ii. Principio di lavoro della valvola

Il principio di funzionamento della valvola di ritegno altalena si basa sulla pressione del fluido e sul peso morto del disco della valvola:

1. Stato chiuso: quando il fluido non scorre nel sistema della tubazione, il disco della valvola si adatta strettamente alla sede della valvola, formando uno stato sigillato per impedire il passaggio del fluido.

2. Stato aperto: quando il fluido scorre verso la valvola, la pressione del fluido agisce sul disco della valvola, facendolo ruotare attorno al perno e aprire la valvola. Allo stesso tempo, il disco della valvola rimarrà aperto a causa dell'impatto del fluido, consentendo al flusso del fluido normalmente.

3. Stato chiuso (riflusso): quando il fluido smette di scorrere o scorre nella direzione opposta, il disco della valvola ruoterà attorno al perno sotto l'azione del peso morto o della forza a molla e chiudere la valvola, impedendo così al fluido che scorre indietro.

Il disco della valvola delValvola di ritegno altalenaè collegato al bilanciere e può ruotare attorno al perno ad un certo angolo. Quando il fluido della tubazione scorre nella direzione specificata, la pressione di ingresso del disco della valvola è superiore alla pressione di uscita. Al momento, il disco della valvola viene allontanato dalla sede della valvola e ruota attorno al perno in una certa posizione e la valvola è nello stato aperto. Quando il fluido scorre da destra a sinistra, cioè il flusso inverso, la pressione sul lato destro del disco della valvola è superiore alla pressione sul lato sinistro. La forza generata dalla differenza di pressione su entrambi i lati preme il disco della valvola contro la sede della valvola e il fluido non può passare attraverso, quindi il mezzo non può fluire indietro; e maggiore è la pressione del fluido, più stretta viene premuta la superficie di tenuta e migliore è l'effetto di tenuta.
