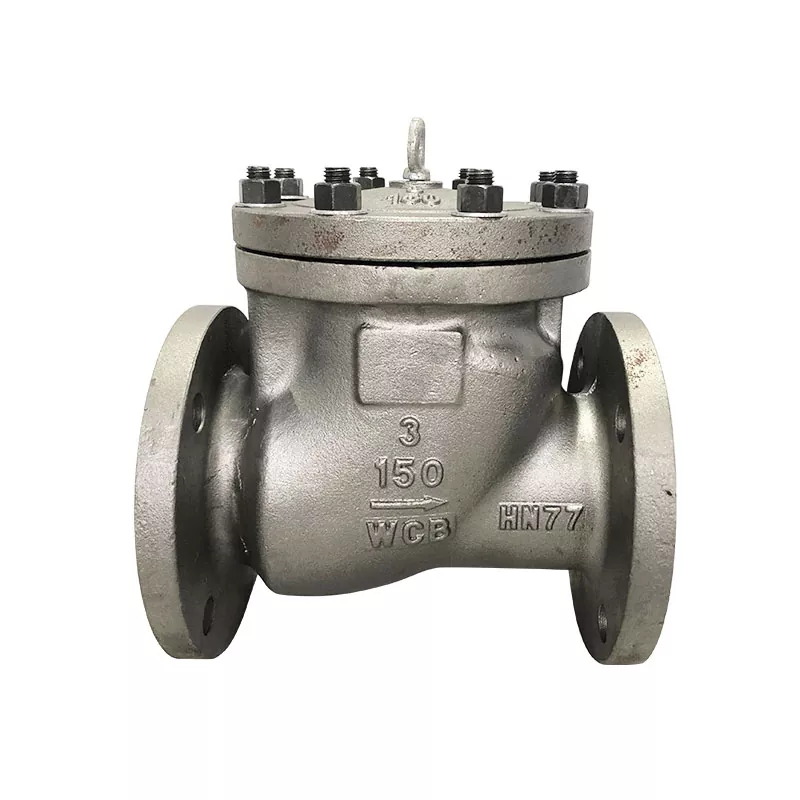

Valvole di ritegno API: una guida pratica alla selezione, installazione e manutenzione

Nei settori industriali come la raffinazione del petrolio, l'industria petrolchimica e il trasporto di oleodotti, le valvole di ritegno svolgono un ruolo essenziale nel prevenire il riflusso medio e proteggere apparecchiature critiche come pompe e compressori. Tra i vari standard disponibili, il sistema standard API (American Petroleum Institute) rappresenta una delle specifiche tecniche più adottate a livello globale. Questo articolo fornisce una guida pratica che copre il nucleoValvola di ritegno APIstandard, criteri di selezione chiave, migliori pratiche di installazione e requisiti di test.

Standard fondamentali: API 594 e API 6D

Un punto comune di confusione è la differenza tra API 594 e API 6D. Si rivolgono a scenari applicativi completamente diversi.

L'API 594 copre le valvole di ritegno di tipo wafer e a capocorda utilizzate nelle tubazioni di processo, presenti principalmente nelle raffinerie, negli impianti chimici e nelle strutture offshore topside. Si applica ai design a doppia piastra, a piastra singola e a disco inclinabile, con dimensioni che vanno da NPS 2 a NPS 48 e classi di pressione da Classe 150 a 2500.

L'API 6D, d'altro canto, è lo standard per le valvole per condutture utilizzate nei sistemi di trasmissione a lunga distanza che trasportano petrolio greggio, gas naturale e prodotti raffinati. Comprende valvole di ritegno a battente, a pistone e a doppia piastra, con dimensioni fino a 60 pollici o superiori e impone requisiti di test più severi.

Consiglio per la selezione: se il tuo progetto prevede tubazioni interne all'impianto all'interno di una raffineria o di un complesso chimico, fai riferimento all'API 594. Se prevede linee di trasmissione che collegano le stazioni, lo standard API 6D è obbligatorio.

Wafer e tipo Lug: come scegliere

Questa è una delle decisioni più frequenti nella selezione della valvola di ritegno API 594. Entrambi i tipi condividono meccanismi interni identici; la differenza sta esclusivamente nella configurazione del corpo e nel metodo di montaggio.

Punto decisionale chiave: se l'estremità del tubo ha piani di espansione futuri o se le apparecchiature a valle richiedono manutenzione senza arresto del sistema, il tipo a capocorda è l'unica scelta praticabile. Per il routing di routine senza tali requisiti, il tipo wafer offre una migliore economia.

Parametri tecnici critici per la selezione

Classe di pressione e materiale

Selezionare la classe di pressione appropriata (Classe 150/300/600, ecc.) in base alla pressione e alla temperatura massime di esercizio del sistema. Per quanto riguarda i materiali del corpo, A216 WCB (acciaio al carbonio) è la scelta generale per i servizi di petrolio e gas, mentre A351 CF8M (acciaio inossidabile) o acciaio inossidabile duplex è richiesto per fluidi corrosivi.

Velocità del flusso e velocità critica

Una valvola di ritegno richiede energia cinetica del fluido sufficiente per aprire completamente il disco. Se la velocità del flusso scende al di sotto della velocità critica, il disco non può raggiungere la posizione completamente aperta. Funzionerà quindi in uno stato parzialmente aperto, il che invalida i calcoli della caduta di pressione e potrebbe causare vibrazioni del disco, una rapida oscillazione che danneggia il sedile.

Durante la selezione, verificare sempre i valori Cv del produttore e i dati di velocità critica per garantire che il disco raggiunga l'apertura completa alla portata minima normale.

Protezione dal colpo d'ariete

Quando una pompa si spegne, la colonna d'acqua di ritorno nella tubazione viene improvvisamente interrotta dalla valvola di ritegno, generando un'onda d'urto di pressione nota come colpo d'ariete. Le valvole di ritegno a chiusura rapida assistite da molla possono ridurre efficacemente questo impatto completando la chiusura prima che la velocità del flusso inverso si sviluppi completamente.

Migliori pratiche di installazione

1. Direzione del flusso: la freccia contrassegnata sul corpo della valvola deve essere allineata con la direzione del flusso della tubazione.

2. Orientamento di montaggio: le valvole di ritegno a doppia piastra API 594 sono generalmente consigliate per l'installazione orizzontale o con flusso verticale verso l'alto. L'installazione con flusso verticale verso il basso dovrebbe essere evitata, poiché questo orientamento aggiunge il peso proprio del disco al carico della molla, accelerando l'usura.

3. Valvole wafer: utilizza guarnizioni per flange a faccia intera durante l'installazione e serra i bulloni secondo la sequenza di coppia e i valori specificati dal produttore. Una coppia eccessiva può deformare il corpo della valvola e causare il bloccaggio del disco.

4. Supporto per tubi: installare supporti per tubi indipendenti vicino alla valvola per evitare che il peso della tubazione grava direttamente sul corpo della valvola, causando distorsioni.

Standard di test di fabbrica (API 598)

Le valvole di ritegno API devono essere sottoposte a ispezione e test di pressione secondo API 598 prima della spedizione. I tre test principali sono:

I tassi di perdita accettabili variano in base alla classificazione. Le valvole di ritegno a sede metallica seguono il tasso B, che consente una perdita ammissibile definita; le valvole a sede morbida richiedono zero perdite visibili.

Linee guida per la manutenzione

La manutenzione ordinaria dovrebbe concentrarsi sulle seguenti aree:

• Ispezione periodica: controllare che il corpo della valvola non presenti corrosione esterna e che le connessioni flangiate non presentino segni di perdite.

• Monitoraggio acustico: durante il funzionamento, ticchettii persistenti o suoni martellanti (chiacchiere) indicano una velocità del flusso insufficiente o potenziali problemi di dimensionamento.

• Rimozione dei detriti: scorie di saldatura, ruggine e altri detriti nella linea possono depositarsi nell'area della sede, causando perdite interne. Potrebbero essere necessari smontaggi e pulizie periodici.

• Ispezione della molla: se il disco mostra una chiusura ritardata o non si chiude completamente, potrebbe essersi verificato un affaticamento della molla e se ne consiglia la sostituzione.

Scelta e utilizzo correttiValvole di ritegno APIruota attorno a cinque punti chiave: comprendere l'applicazione (API 594 vs. API 6D), scegliere il giusto stile di montaggio (wafer vs. capocorda), verificare la velocità del flusso per garantire l'apertura completa, aderire a rigorosi protocolli di test ed eseguire una manutenzione regolare. Seguire questo approccio sistematico garantisce prestazioni affidabili a lungo termine anche nelle condizioni industriali più impegnative.
