Guida alla fusione delle valvole a saracinesca API: cosa dovresti sapere sulla fusione del corpo valvola prima della produzione

Quando le persone parlano di valvole a saracinesca, di solito si concentrano sulle parti visibili: il volantino, lo stelo, la saracinesca o la struttura di tenuta. Tuttavia, le prestazioni di una valvola a saracinesca sono spesso determinate da un componente che gli utenti vedono raramente: il corpo della valvola.

Il corpo della valvola è il guscio contenente la pressione della valvola. Si collega alle tubazioni, supporta i componenti interni e resiste alle variazioni di pressione e temperatura durante il funzionamento.

Nelle applicazioni industriali quali petrolio e gas, centrali elettriche, processi chimici e sistemi di tubazioni, un piccolo problema all'interno della fusione di una valvola può diventare un problema serio dopo anni di funzionamento.

Questo è il motivoFusione di valvole a saracinesca APInon è semplicemente un processo di formatura dei metalli. Si tratta di una combinazione di scienza dei materiali, tecnologia di fusione, trattamento termico, lavorazione meccanica e controllo di qualità.

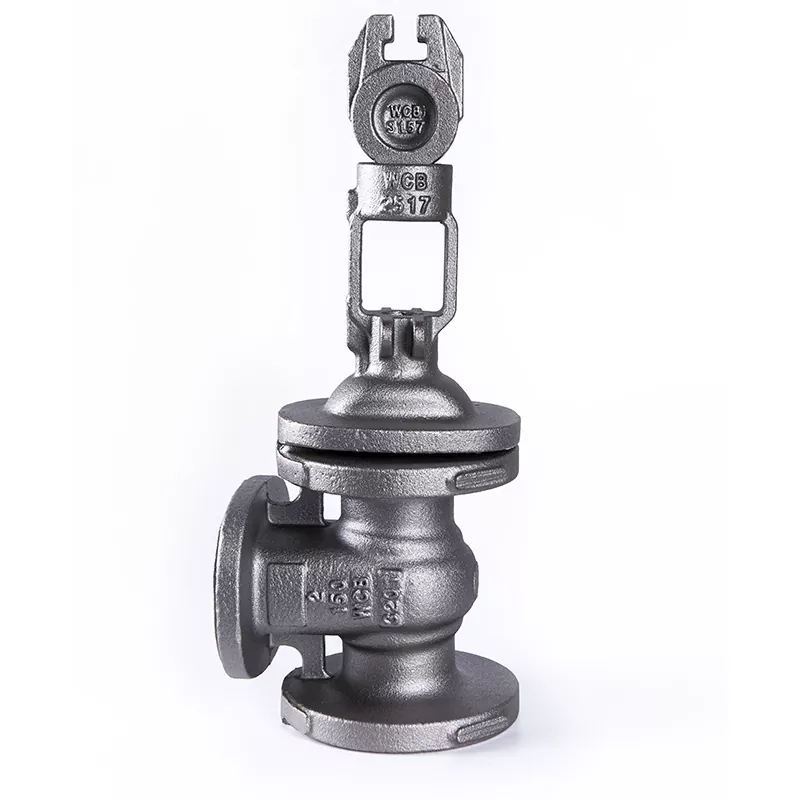

Perché i corpi delle valvole a saracinesca sono solitamente realizzati tramite fusione?

Il corpo di una valvola a saracinesca sembra un semplice alloggiamento, ma la sua struttura interna è in realtà piuttosto complessa.

All'interno del corpo valvola si trovano:

Passaggi di flusso;

Aree di movimento dei cancelli;

Muri portanti;

Sezioni di connessione a flangia;

Superfici di sigillatura.

Produrre una struttura del genere da un pezzo solido di metallo richiederebbe una lavorazione meccanica estesa, che aumenterebbe lo spreco di materiale e i tempi di produzione.

La fusione consente ai produttori di creare prima una forma quasi finale del corpo della valvola, quindi di utilizzare processi di lavorazione meccanica per rifinire le aree critiche.

Questo metodo di produzione offre numerosi vantaggi:

Adatto per geometrie complesse;

Migliore utilizzo dei materiali;

Più efficiente per la produzione di valvole di grandi dimensioni;

Produzione più semplice di corpi valvola di grandi dimensioni.

Un modo semplice per capirlo:

La fusione crea la struttura, mentre la lavorazione meccanica crea la precisione.

Entrambi i processi sono importanti.

Le sfide nascoste dietro la fusione del corpo valvola

Molte persone pensano che se una fusione appare liscia all'esterno, è una buona fusione.

In realtà, all’interno del metallo si nascondono alcuni dei fattori di qualità più importanti.

Difetti interni: il problema che non si vede

Durante la fusione il metallo fuso passa da liquido a solido. Se questo processo non viene adeguatamente controllato, potrebbero verificarsi difetti interni.

I problemi comuni di casting includono:

Porosità

La porosità si riferisce a piccoli fori o sacche d'aria all'interno del metallo.

Sebbene una fusione possa sembrare normale esternamente, i pori interni possono ridurre:

Resistenza meccanica;

Resistenza alla pressione;

Affidabilità a lungo termine.

Per i componenti contenenti pressione, come i corpi delle valvole, il controllo della porosità è estremamente importante.

Cavità da ritiro

Il metallo si contrae naturalmente durante il raffreddamento.

Se il sistema di alimentazione non è opportunamente progettato si possono formare spazi vuoti all'interno del getto.

Questi difetti possono compromettere la capacità del corpo valvola di resistere alla pressione di esercizio.

Inclusioni non metalliche

I materiali estranei intrappolati all'interno della struttura metallica possono influire sulle proprietà meccaniche.

Per questo motivo, la produzione professionale di getti richiede un controllo rigoroso dei processi di fusione, colata e pulizia.

Metodi comuni di fusione

Diversi design e applicazioni di valvole possono richiedere metodi di fusione diversi.

Colata in sabbia

La fusione in sabbia è uno dei metodi più utilizzati per i corpi valvola industriali.

Vantaggi:

Adatto per valvole di grandi dimensioni;

Opzioni di progettazione flessibili;

Conveniente per molte applicazioni industriali.

È comunemente usato per:

Valvole per oleodotti;

Grandi valvole industriali;

Attrezzature per centrali elettriche.

Colata di investimento

La fusione a cera persa offre una maggiore precisione dimensionale rispetto alla tradizionale fusione in sabbia.

È adatto per:

Componenti di valvole più piccoli;

Forme complesse;

Applicazioni che richiedono una migliore finitura superficiale.

Colata in schiuma persa

La fusione a schiuma persa utilizza un modello di schiuma che scompare durante il processo di fusione.

Questo metodo può aiutare a creare strutture interne complesse e ridurre i requisiti di lavorazione.

Il metodo di fusione adatto dipende dalle dimensioni della valvola, dal materiale, dalla quantità e dai requisiti prestazionali.

Perché la selezione dei materiali è importante nella fusione delle valvole a saracinesca API

Un corpo valvola non funziona ovunque nello stesso ambiente.

Una valvola utilizzata in un sistema idrico e una valvola utilizzata in un oleodotto possono richiedere materiali completamente diversi.

I materiali comuni includono:

La scelta del materiale deve considerare:

Temperatura di lavoro;

Valutazione della pressione;

Caratteristiche del fluido;

Condizioni di corrosione;

Requisiti di durata utile.

La scelta del materiale sbagliato può causare problemi anche se il processo di fusione in sé è eccellente.

Cosa significa lo standard API per la fusione di valvole a saracinesca?

Per le valvole industriali, gli standard API forniscono linee guida relative alla progettazione, produzione e test.

Gli standard comuni relativi alle valvole a saracinesca includono:

API600

Spesso associato a valvole a saracinesca in acciaio utilizzate nelle applicazioni petrolifere e industriali.

Copre i requisiti relativi alla progettazione, ai materiali, alle dimensioni e ai test della valvola.

API6D

Comunemente utilizzato per le valvole delle condutture, in particolare nei sistemi di trasporto di petrolio e gas.

Questi standard aiutano i produttori e gli acquirenti a mantenere aspettative coerenti per quanto riguarda le prestazioni delle valvole.

Tuttavia, soddisfare uno standard non significa solo stampare un certificato. L'intero processo produttivo, dal controllo delle materie prime all'ispezione finale, deve essere gestito correttamente.

Come i produttori controllano la qualità della fusione delle valvole a saracinesca API

Una fusione affidabile della valvola richiede molteplici fasi di controllo qualità.

Test della composizione chimica

Prima della produzione, è necessario controllare la composizione del metallo per garantire che il materiale soddisfi i requisiti.

Diversi elementi di lega influenzano:

Forza;

Resistenza alla corrosione;

Prestazioni di temperatura.

Trattamento termico

Il trattamento termico aiuta a migliorare la struttura interna della fusione.

Può influenzare:

Durezza;

Tenacità;

Proprietà meccaniche.

Controlli non distruttivi (NDT)

Alcuni difetti non possono essere rilevati mediante ispezione visiva.

I metodi di ispezione comuni includono:

Test ad ultrasuoni;

Test con particelle magnetiche;

Test con liquidi penetranti;

Esame radiografico.

Questi metodi aiutano a identificare i difetti interni o superficiali.

Controllo dimensionale

Dopo la lavorazione è necessario controllare le dimensioni critiche.

Ciò garantisce il corretto assemblaggio con:

cancelli;

steli;

Flange;

Collegamenti di tubazioni.

Un malinteso comune

Molti acquirenti confrontano i corpi valvola principalmente in base all'aspetto e al prezzo.

Tuttavia, due pezzi fusi che sembrano simili possono avere qualità interne molto diverse.

La differenza può derivare da:

Controllo delle materie prime;

Esperienza in fonderia;

Gestione del processo di fusione;

Trattamento termico;

Metodi di ispezione.

Per le apparecchiature a pressione, la qualità nascosta all'interno del metallo è spesso più importante dell'aspetto superficiale.

Domande frequenti

Cos'è la fusione di una valvola a saracinesca API?

Fusione di valvole a saracinesca APIsi riferisce al processo di fusione utilizzato per produrre i componenti della valvola a saracinesca, in particolare il corpo della valvola, secondo i requisiti delle valvole industriali e gli standard API applicabili.

Perché i corpi delle valvole a saracinesca vengono comunemente prodotti mediante fusione?

Perché i corpi valvola hanno solitamente strutture complesse. La fusione può creare queste forme in modo efficiente riducendo gli sprechi di materiale e i tempi di lavorazione.

Quali materiali sono comunemente utilizzati per i getti delle valvole a saracinesca API?

I materiali comuni includono acciaio al carbonio, acciaio inossidabile, acciaio legato e acciaio inossidabile duplex. La scelta dipende dalle condizioni di lavoro.

In che modo i difetti di fusione possono influire sulle prestazioni della valvola?

Difetti quali porosità, cavità da ritiro e inclusioni possono ridurre la resistenza, influire sulla resistenza alla pressione e ridurre la durata di servizio.

La qualità della fusione è più importante della precisione della lavorazione?

Entrambi sono importanti. La fusione determina la struttura interna e la resistenza, mentre la lavorazione meccanica garantisce un corretto assemblaggio e prestazioni di tenuta.
