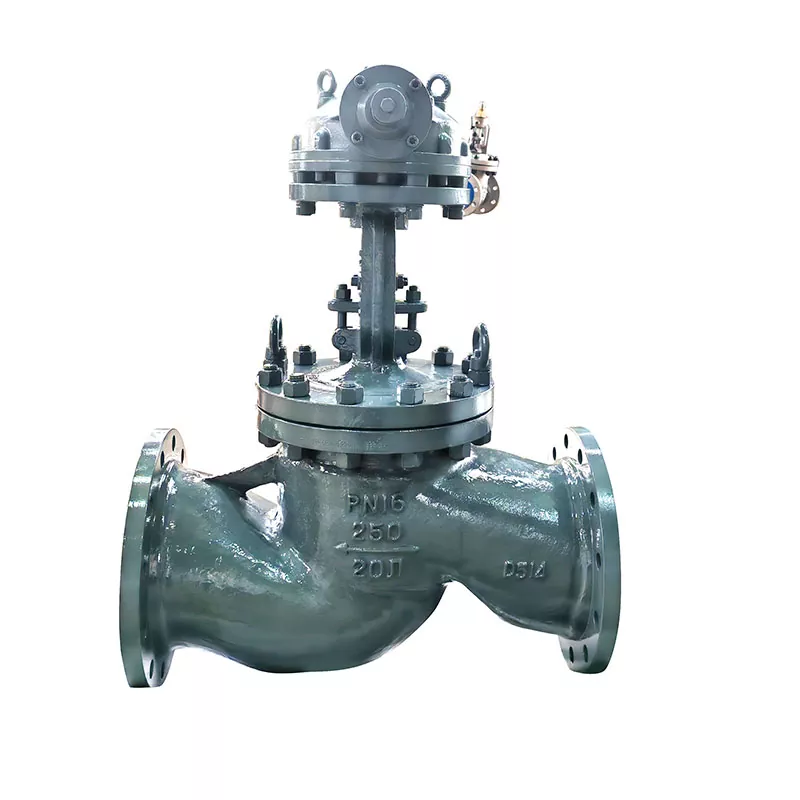

Valvola a globo flangiata con ingranaggio conico per alta pressione

La valvola a globo flangiata con ingranaggio conico per alta pressione di Hanno Valve è caratterizzata da un corpo in acciaio fuso da 25 litri combinato con un disco in acciaio forgiato A105 con superficie dura e lega 13Cr. Questa interfaccia della sede metallica resiste alla grave erosione da cavitazione e all'usura del particolato comunemente riscontrata nelle linee dell'acqua di alimentazione delle caldaie e del vapore saturo. Progettata in conformità agli standard API 600, BS 1873 e GOST, la valvola utilizza una guarnizione a spirale avvolta in acciaio inossidabile 304 e grafite flessibile insieme a una baderna dello stelo in grafite sagomata per mantenere una tenuta a perdite zero sotto shock termico. Supportata dalle certificazioni ISO9001 e API, Hanno Valve sottopone ciascuna unità a test idrostatici, sui sedili pneumatici e radiografici al 100%, fornendo alle raffinerie e alle centrali elettriche una soluzione di isolamento duratura e a bassa manutenzione.

Vantaggi ingegneristici

• Vantaggio meccanico di precisione:La scatola del cambio conica ad alto rapporto consente l'azionamento a singolo operatore senza barre imbrogliatrici, mentre le valvole a volantino standard spesso si bloccano o richiedono attuatori pneumatici esterni.
• Qualità interna di stampi e colate:A differenza dei fornitori di solo assemblaggio, Hanno produce i propri pezzi fusi da 25 litri ad alta densità utilizzando la tecnologia della sabbia prerivestita, eliminando completamente la microporosità e le inclusioni interne di sabbia.
• Guarnizione stelo e coperchio a triplo strato:La valvola a globo flangiata con ingranaggio conico per alta pressione è dotata di bulloni in lega ad alta resistenza A193‑B7/A194‑2H abbinati a baderna espandibile in grafite per soddisfare i rigorosi standard sulle emissioni fuggitive.

Specifiche tecniche

Campi di applicazione

• Isolamento dal vapore ad alta pressione:Linee principali del vapore e isolamento dei bypass nelle centrali elettriche (ad esempio, progetti del China Huadian Group).
• Impianti di sintesi chimica:Unità di separazione degli idrocarburi ad alta pressione differenziale.
• Sistemi di alimentazione dell'acqua per caldaie:Linee di aspirazione dell'acqua ad alta velocità che richiedono zero cavitazione della sede.

Certificazioni di qualità

• Certificazioni:Gestione della qualità ISO9001, ambientale ISO14001, API 600, marchio CE, licenza per attrezzature speciali TS China, certificazione Russia TC 010/032.
• Controllo di qualità interno:Rilevamento di difetti non distruttivi al 100% (UT/MT), analisi chimica spettrale, test a ultrasuoni sullo spessore delle pareti, test di impatto a bassa temperatura e test di pressione idrostatica guscio/sede.
• Documentazione di test:Certificati di prova della fabbrica (MTC) secondo EN 10204 3.1 forniti con ogni ordine.

Guida alla selezione

1. Identificare i parametri di flusso:Confermare la pressione operativa, la temperatura massima del fluido e la viscosità del mezzo.
2. Seleziona Termina connessione:Scegliere RF flangiato (faccia rialzata), RTJ (giunto ad anello) o BW (saldatura di testa).
3. Verificare l'orientamento del riduttore:Volantino standard montato di testa; estensioni per ingranaggi conici a montaggio laterale disponibili su richiesta.

Logistica, imballaggio e garanzia

• Confezione:Casse in legno per esportazione per carichi pesanti con avvolgimento sottovuoto a prova di umidità e protezioni per le estremità della flangia.
• Supporto post-vendita:Manuali di installazione dettagliati, guide di manutenzione video e guida tecnica a vita.
• Politica di garanzia:18 mesi dalla spedizione oppure 12 mesi dall'installazione, compresa la sostituzione gratuita dei componenti per difetti di fabbricazione.

Domande frequenti (FAQ)

In che modo l'operatore dell'ingranaggio conico assiste nell'arresto dell'alta pressione?

Le linee ad alta pressione esercitano una spinta significativa sul disco della valvola. La scatola del cambio conica moltiplica la coppia in ingresso, consentendo agli operatori di posizionare saldamente il disco contro la resistenza del flusso senza sforzo eccessivo.

Questa valvola può resistere a forti shock termici durante l'avvio del vapore?

SÌ. La valvola a globo flangiata con ingranaggio conico per guarnizione in grafite ad alta pressione combinata con il materiale dello stelo 2Cr13 fornisce coefficienti di dilatazione termica stabili, prevenendo il grippaggio dello stelo o perdite dai giunti del corpo.

Supportate l'ispezione di terze parti (TPI) prima della spedizione?

Sì, diamo il benvenuto a SGS, BV, TÜV o ispettori nominati dal cliente per controlli dimensionali, verifiche dei materiali e test di pressione idrostatica presso la nostra fabbrica.
