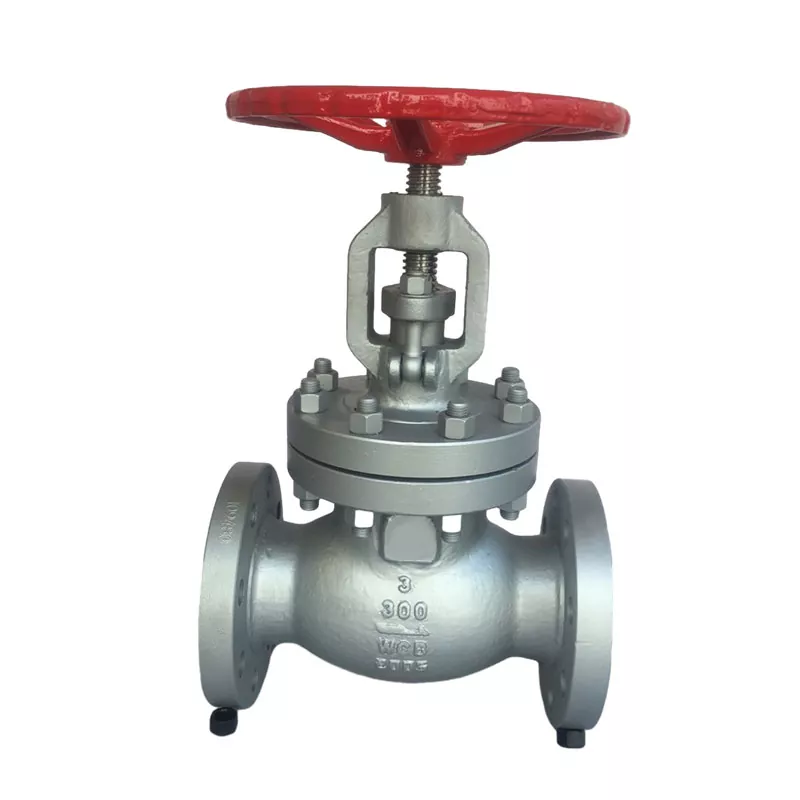

Valvole a globo in acciaio fuso

Valvole a globo in acciaio fuso daValvola Hannosono progettati per la regolazione e l'intercettazione precise in sistemi industriali esigenti. L'elemento di chiusura della valvola si muove lungo la linea centrale della sede, offrendo un movimento lineare (opzioni con stelo ascendente o non ascendente). Grazie ai materiali in acciaio fuso, tra cui WCB, LCB, LCC, WC6, WC9, C5, queste valvole offrono prestazioni elevate in condizioni di stress termico e pressione differenziale elevata.

Se stai cercando di farloacquistare valvole a globo in acciaio fuso dal fornitore cinese, Valvola Hannocombina 25 anni di tradizione manifatturiera, fonderia interna e rigoroso controllo di qualità. Le nostre valvole a globo sono specifiche per linee di vapore, acqua, petrolio, gas e di processo in cui la capacità di strozzamento e la longevità sono importanti.

Definizione e costruzione del prodotto

Cos'è una valvola a globo in acciaio fuso?Una valvola a movimento lineare in cui il disco si muove perpendicolarmente alla sede. A differenza delle valvole a saracinesca, le valvole a globo sono adatte per la strozzatura e il funzionamento frequente. Le valvole a globo in acciaio fuso di Hanno Valve sono dotate di corpo monopezzo o coperchio imbullonato, con afusto ascendente(indicazione visiva della posizione) ostelo non ascendenteper spazio verticale limitato. Il design a tenuta forzata garantisce una chiusura ermetica quando il disco della valvola viene premuto contro la sede dalla coppia dello stelo.

Principio di funzionamento e meccanismo di tenuta

Poiché la forza di tenuta e la pressione del fluido agiscono lungo lo stesso asse (direzioni opposte), la valvola a globo richiede una coppia di chiusura maggiore rispetto alle valvole a saracinesca. Gli ingegneri di Hanno Valve ottimizzano la larghezza della sede e la geometria del disco per fornire una tenuta affidabile riducendo al contempo l'attrito non necessario. Per applicazioni con fluidi contaminati o particelle solide, consigliamo il design della superficie di tenuta conica. In servizio pulito (vapore, condensa, olio), gli anelli di tenuta piatti rappresentano una scelta economica e duratura.

Valvola Hanno rispetto ai fornitori tipici

Vantaggio della fonderia interna:Valvola Hanno gestisce la propria fonderia utilizzando la tecnologia della sabbia prerivestita, garantendo elevata precisione, minori difetti di porosità e una chimica dei materiali coerente (WCB, WC6, ecc.). Ciò si traduce in una maggiore durata e stabilità dimensionale.

Varietà e tracciabilità dei materiali:Gamma completa: WCB, LCB, LCC, WC6, WC9, C5 (CF8/CF8M su richiesta). Ogni valvola riceve la tracciabilità del numero di calore e i rapporti NDE.

Tempi di consegna più brevi e opzioni personalizzate:Fusione e lavorazione integrate (150 dipendenti + tecnici senior) riducono i tempi di consegna rispetto alle fonderie di terze parti. Disponibili connessioni terminali su misura, operatori a ingranaggi, cofani estesi.

Riferimento del progetto – Impianto petrolchimico, Sud-est asiatico

Nel 2023, una raffineria necessitava di valvole a globo in acciaio fuso per la distribuzione del vapore ad alta pressione (540°C, Classe 900). Hanno Valve ha fornito valvole a globo di grado WC9 con sedi in stellite con rivestimento duro. Dopo 14 mesi di funzionamento continuo, i tassi di perdita sono rimasti al di sotto degli standard API 598 e il cliente ha segnalato costi di manutenzione inferiori. Ciò sottolinea il motivo per cui gli ingegneri scelgono di farloacquistare valvole a globo in acciaio fuso dal fornitore cinese Valvola Hannoper applicazioni critiche.

Vantaggi principali e guida all'applicazione

1. Throttling e regolazione superiori:La corsa del disco consente un controllo accurato del coefficiente di flusso (Cv). Rispetto alle valvole a saracinesca o a sfera, le valvole a globo in acciaio fuso di Hanno Valve forniscono un controllo stabile anche a portate basse, riducendo i colpi d'ariete e le vibrazioni. Utilizzato nelle stazioni di acqua di alimentazione delle caldaie, di iniezione chimica e di scarico del vapore.

2. Servizio ad alta pressione/alta temperatura:Materiali come WC6 (1¼% Cr-½% Mo) e WC9 (2¼% Cr-1% Mo) mantengono la resistenza meccanica sopra i 550°C. I contorni della carrozzeria sono ottimizzati utilizzando simulazioni CFD per ridurre turbolenze ed erosione.

3. Design di facile manutenzione:La struttura semplice significa uno smontaggio più semplice. Gli anelli delle sedi sono rinnovabili; il sedile posteriore fornisce la tenuta dello stelo durante la sostituzione della baderna in linea. Adatto per impianti con programmi di manutenzione ordinaria.

4. Guida alla selezione dei materiali:WCB per acqua/olio/gas fino a 425°C; LCB/LCC per servizi a bassa temperatura fino a -46°C; WC6/WC9 per vapore/idrocarburi ad alta temperatura; C5 (5% Cr-½% Mo) per servizio ad alta temperatura leggermente corrosivo. Opzioni di rivestimento duro disponibili per la resistenza all'erosione.

Domande frequenti (FAQ)

Valvola Hanno può fornire valvole a globo in acciaio fuso con attuatori pneumatici?
Sì, forniamo valvole a globo con attuatori elettrici, pneumatici o idraulici per il controllo automatizzato. Specificare i requisiti di controllo (on-off o modulante).

Differenza tra stelo ascendente e stelo non ascendente?
Lo stelo ascendente (OS&Y) fornisce un indicatore visivo di posizione. Lo stelo non ascendente viene utilizzato dove lo spazio verticale è limitato (ad esempio, sotterraneo o sotto isolamento). Entrambi disponibili.

Idoneità alla strozzatura con solidi trascinati?
Per fluidi contenenti particelle solide, si consiglia una superficie di tenuta conica o un rivestimento temprato (stellite/carburo di tungsteno) per prolungare la durata.

Quale documentazione viene fornita con ciascuna valvola?
Rapporti di prova sui materiali (EN 10204 3.1), certificato di prova idrostatica, rapporto dimensionale e NDE (MT/PT/RT) su richiesta. Tutte le valvole sono tracciabili con codici termici.

Perché Hanno Valve rispetto ad altri fornitori cinesi?
La produzione integrata verticalmente (fonderia + lavorazione + assemblaggio) garantisce un controllo di qualità rigoroso, tempi di consegna più brevi e prezzi competitivi. 25 anni di esperienza, tecnici senior e controllo interno completo.
