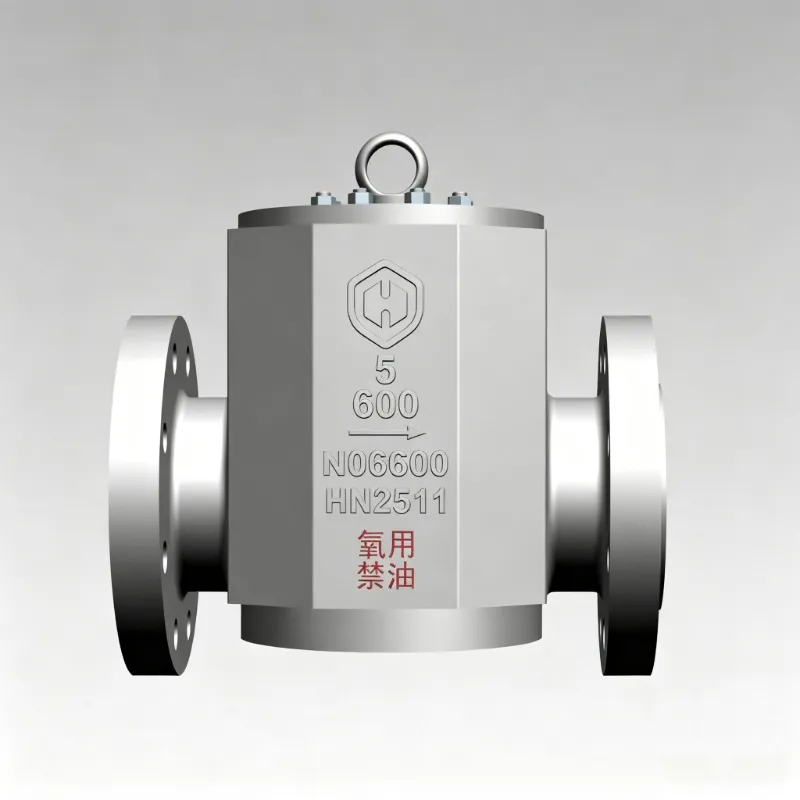

Valvola di ritegno forgiata libera

Hanno Valve produce la valvola di ritegno forgiata libera in Cina per applicazioni industriali esigenti. Questa valvola di ritegno di tipo oscillante è realizzata con materiale Inconel 600 e progettata per il servizio con ossigeno. Tutte le parti della valvola sono sottoposte a un rigoroso trattamento di sgrassaggio prima della consegna.

Design della valvola di ritegno a battente per flusso unidirezionale

Una valvola di ritegno è una valvola automatica che consente al fluido di fluire in una direzione e impedisce il flusso inverso.

Questa valvola di ritegno forgiata libera utilizza un disco di tipo oscillante. Il disco si muove nella direzione del fluido e si chiude quando si verifica il flusso inverso, contribuendo a prevenire il riflusso nella tubazione.

La valvola è adatta per applicazioni in cui è richiesta la protezione dal flusso inverso per tubazioni e apparecchiature collegate.

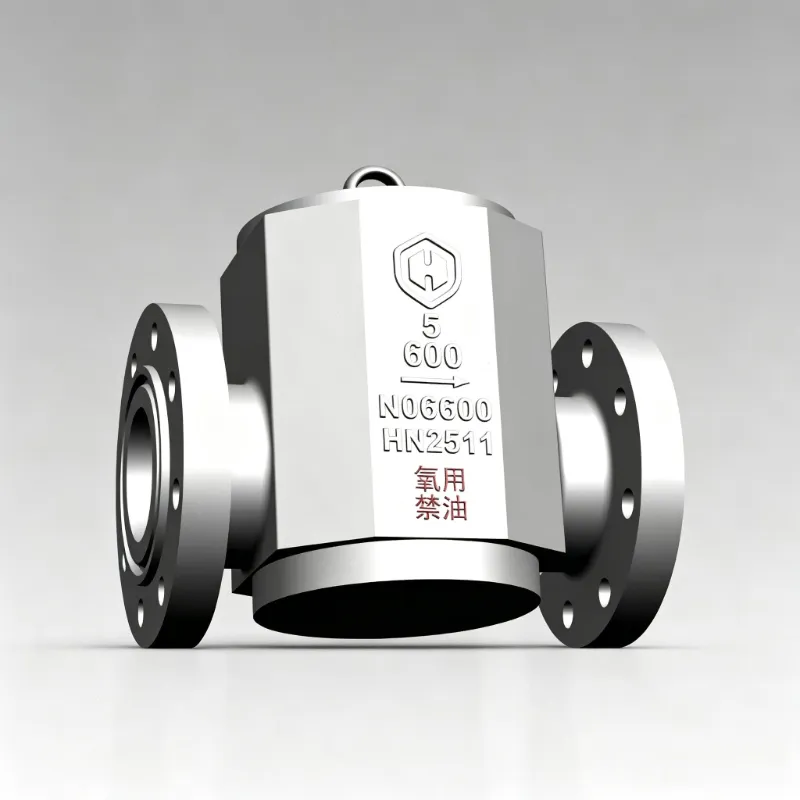

Forgiatura gratuita e materiale Inconel 600

Questa valvola è prodotta utilizzando la tecnologia della forgiatura libera. Rispetto ad una struttura di fusione convenzionale, il processo di forgiatura può fornire proprietà meccaniche migliorate e una struttura a grana raffinata.

La valvola utilizza Inconel 600, una lega di nichel-cromo utilizzata per applicazioni che richiedono resistenza alla corrosione e prestazioni ad alta temperatura.

Secondo i requisiti tecnici forniti, il materiale è soggetto anche a requisiti di composizione chimica, trattamento termico e struttura metallografica.

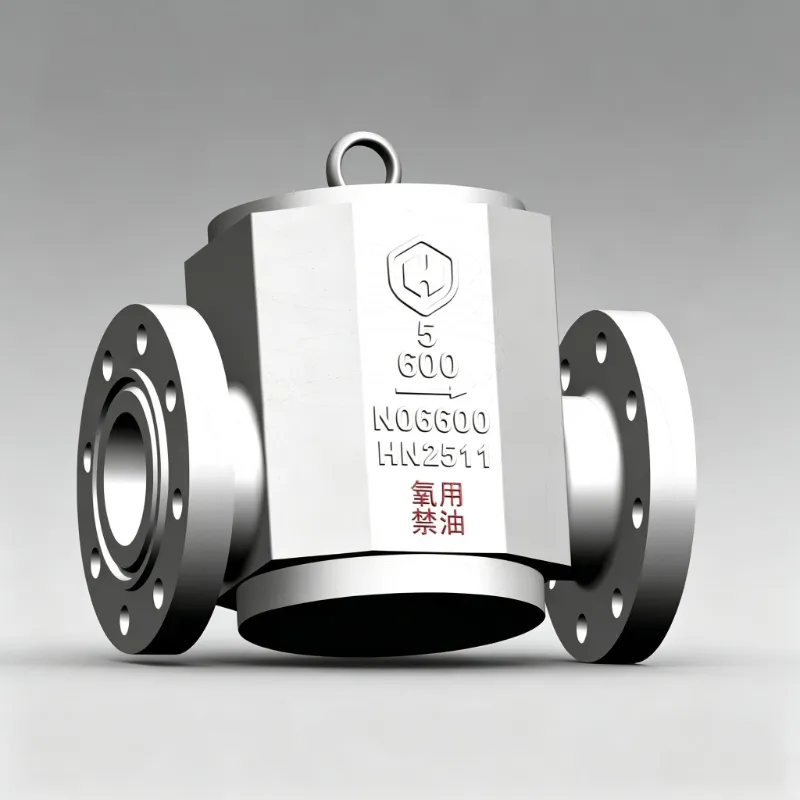

Progettato per il servizio con ossigeno

Il servizio con ossigeno attribuisce particolare importanza alla pulizia dei componenti della valvola.

Per questa applicazione tutte le parti della valvola vengono sottoposte a un rigoroso trattamento di sgrassaggio. Il processo di sgrassaggio è una parte importante della preparazione della valvola per il servizio con ossigeno.

I requisiti tecnici forniti specificano anche i requisiti relativi alla pulizia della valvola e dei suoi componenti.

Specifiche tecniche

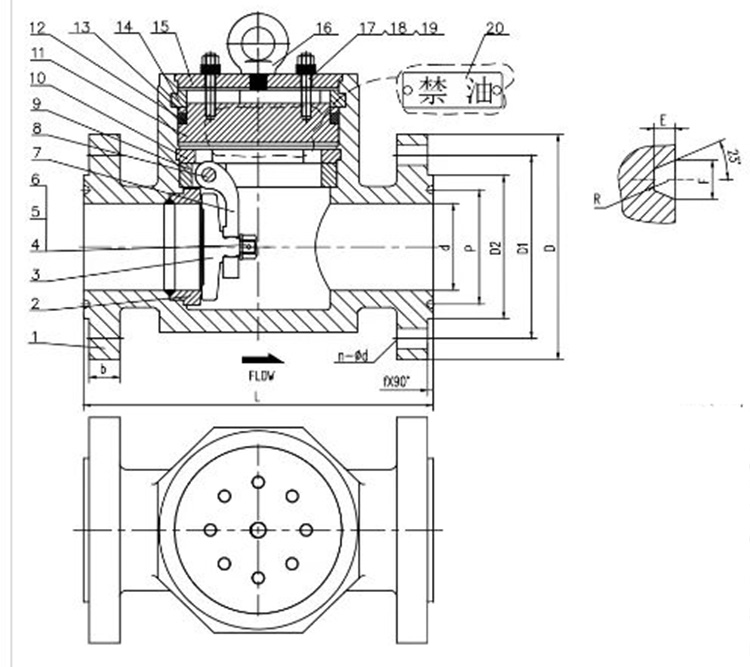

1. Distinta base (BOM)

2. Specifiche dimensionali

Standard applicabili

La valvola è progettata e testata secondo gli standard specificati nella documentazione tecnica fornita.

API594

API 594 è specificata come standard di progettazione per questa valvola di ritegno.

API598

API 598 è specificata per l'ispezione delle valvole e le prove di pressione. Il disegno fornito specifica una pressione di prova del guscio di 154 bar, una pressione di prova della sede di 113 bar e una prova di tenuta a bassa pressione di 6 bar.

ASME B16.5

Le dimensioni della flangia e i requisiti di connessione seguono ASME B16.5 come specificato nella documentazione tecnica.

ASME B16.10

La dimensione faccia a faccia è progettata secondo ASME B16.10.

Ispezione e requisiti di qualità

I requisiti tecnici forniti da Hanno Valve specificano i requisiti di ispezione riguardanti materiale, parti contenenti pressione, componenti del corpo valvola e test finali.

I requisiti includono:

Controllo della composizione chimica per il materiale specificato

Trattamento termico secondo i requisiti ASTM ed EN applicabili

Ispezione metallografica secondo ASTM E381

Ispezione UT e PT al 100% per parti specifiche contenenti pressione

Ispezione RT al 100% per componenti specifici della valvola fusa

Test di pressione secondo i requisiti API 598 specificati

Requisiti prestazionali antistatici

Trattamento sgrassante rigoroso per il servizio con ossigeno

Per le prestazioni antistatiche, i requisiti tecnici specificano una resistenza di terra inferiore a 10 Ω e una resistenza da flangia a flangia inferiore a 0,03 Ω.

Dettagli di produzione

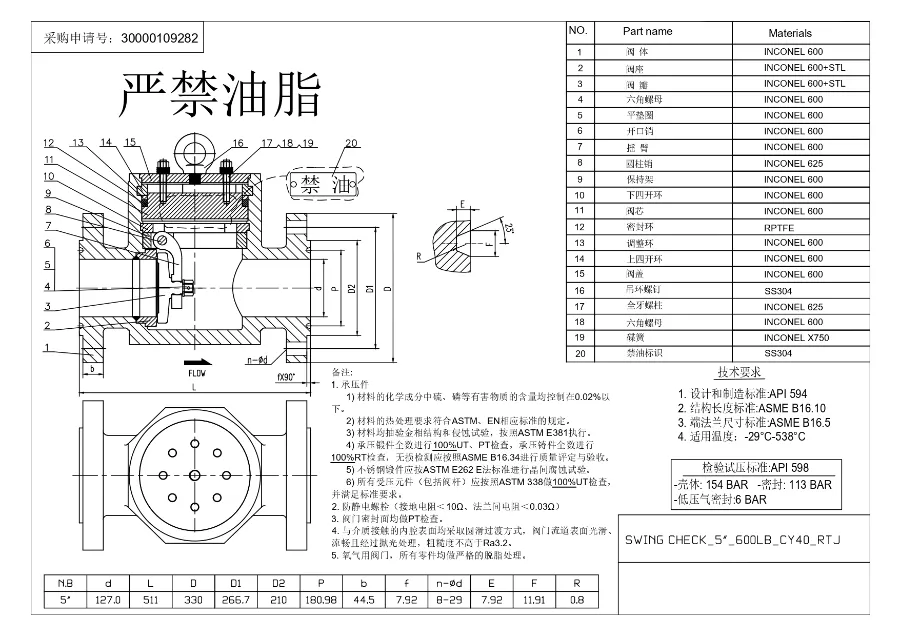

Il disegno tecnico specifica una valvola da 5 pollici con un diametro nominale di 127 mm e una dimensione faccia a faccia di 511 mm.

I requisiti tecnici forniti specificano anche l'intervallo di temperatura applicabile da -29°C a 538°C.

Questi requisiti dimensionali e tecnici forniscono un riferimento per la selezione tecnica, l'installazione della tubazione e l'ispezione.

Informazioni sulla valvola Hanno

Hanno Valve è il marchio di valvole di Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo ha più di 25 anni di esperienza nella produzione di valvole e ha sede nell'area industriale delle valvole Bihu di Lishui, Zhejiang, Cina. L'azienda ha un'area produttiva di circa 18.000㎡ e più di 150 dipendenti, tra cui oltre 32 tecnici senior.

I principali prodotti dell'azienda includono:

Valvole a saracinesca

Valvole di ritegno

Valvole a globo

Valvole della centrale elettrica

Hengnuo gestisce anche una propria fonderia. La fonderia utilizza la tecnologia della sabbia prerivestita per produrre getti per le operazioni di produzione di valvole dell'azienda.

Capacità di produzione delle valvole Hanno

Domande frequenti

Di che tipo di valvola di ritegno si tratta?

Questa è una valvola di ritegno del tipo a battente. La valvola utilizza un disco oscillante per consentire il flusso in una direzione e impedire il flusso inverso.

Quale materiale viene utilizzato per questa valvola di ritegno forgiata libera?

La valvola è realizzata con materiale Inconel 600.

Questa valvola è progettata per il servizio con ossigeno?

SÌ. Le informazioni sul prodotto fornite specificano la valvola per il servizio con ossigeno e tutte le parti della valvola sono sottoposte a un rigoroso trattamento di sgrassaggio.

Quali standard sono specificati per la valvola?

La documentazione tecnica fornita specifica API 594, API 598, ASME B16.5 e ASME B16.10.

Qual è l'intervallo di temperatura applicabile?

L'intervallo di temperatura applicabile specificato è compreso tra -29°C e 538°C.

Qual è la dimensione indicata nel disegno tecnico?

Il disegno fornito mostra una valvola da 5 pollici, con un diametro nominale di 127 mm e uno scartamento di 511 mm.
