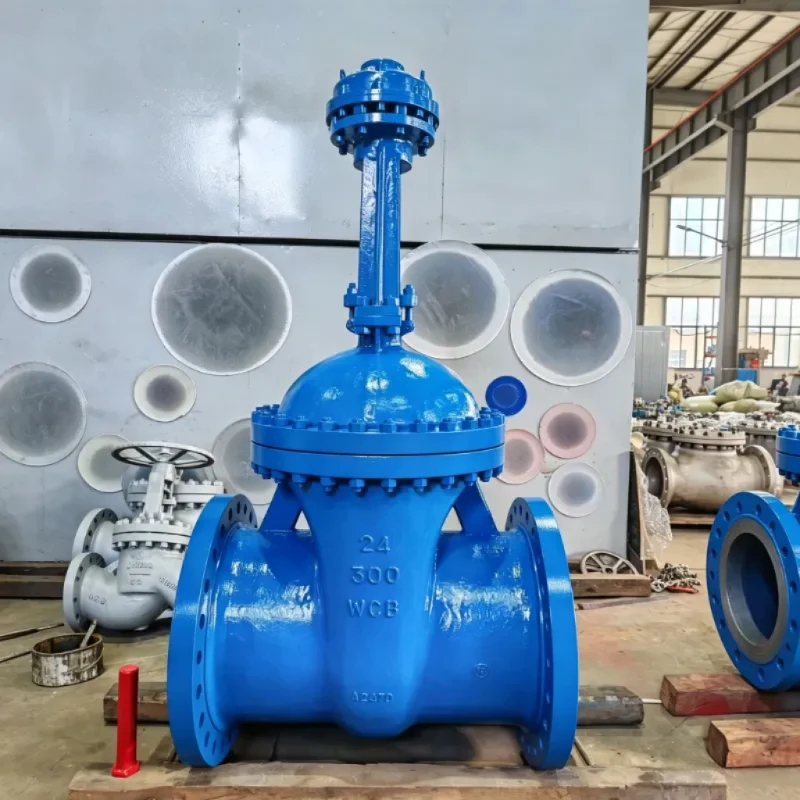

Valvola a saracinesca del cambio

La valvola a saracinesca con riduttore Hanno Valve combina la funzione di isolamento di una valvola a saracinesca a cuneo con il funzionamento manuale a ingranaggi. La gamma disponibile copre DN150–DN1400, con classi di pressione fino alla Classe 2500. La valvola è progettata secondo API 600 e ASME B16.34 e testata secondo API 598.

Caratteristiche del prodotto

Funzionamento manuale assistito dal cambio

Lo scopo principale del riduttore è ridurre lo sforzo manuale richiesto per azionare una valvola a saracinesca di grandi dimensioni. Invece di applicare la forza del volantino direttamente al meccanismo di azionamento della valvola, il cambio fornisce un vantaggio meccanico attraverso la trasmissione ad ingranaggi.

Questa configurazione è particolarmente utile quando la valvola è grande o la coppia operativa è troppo elevata per un pratico funzionamento diretto con volantino.

Design della valvola a saracinesca a cuneo

Il cambio è combinato con una valvola a saracinesca a cuneo. La saracinesca si muove per aprire o chiudere la tubazione, fornendo la funzione di isolamento di base prevista da una valvola a saracinesca.

Quando la valvola è completamente aperta, la saracinesca viene sollevata fuori dal passaggio del flusso, consentendo alla valvola di svolgere la sua funzione di isolamento a passaggio totale.

Classi di grandi dimensioni e di alta pressione

Hanno Valve fornisce valvole a saracinesca con riduttore da DN150 a DN1400, con classi di pressione disponibili fino alla Classe 2500.

Questa gamma consente di prendere in considerazione la configurazione del riduttore per sistemi di tubazioni industriali di grande diametro in cui è richiesto il funzionamento manuale.

Flangia superiore ISO 5210

La valvola è disponibile con una flangia superiore ISO 5210 per un potenziale futuro aggiornamento dell'attuatore.

Se un progetto richiede inizialmente il funzionamento manuale ma in seguito potrebbe richiedere il funzionamento dell'attuatore, l'interfaccia dell'attuatore può essere presa in considerazione durante la fase di selezione e acquisto della valvola.

Specifiche tecniche

Articolo	Specifica
Nome del prodotto	Valvola a saracinesca del cambio
Tipo di valvola	Valvola a saracinesca a cuneo
Operazione	Cambio manuale
Cambio	Ingranaggio conico o ingranaggio cilindrico
Dimensione nominale	DN150–DN1400
Classe di pressione	Fino alla Classe 2500
Flangia superiore	ISO 5210
Standard di progettazione	API 600/ASME B16.34
Norma di prova	API598
Funzione principale	Isolamento della conduttura

Materiale, tipo di connessione, valutazione pressione-temperatura e altri dettagli di configurazione devono essere confermati in base alle specifiche specifiche della valvola e ai requisiti di acquisto.

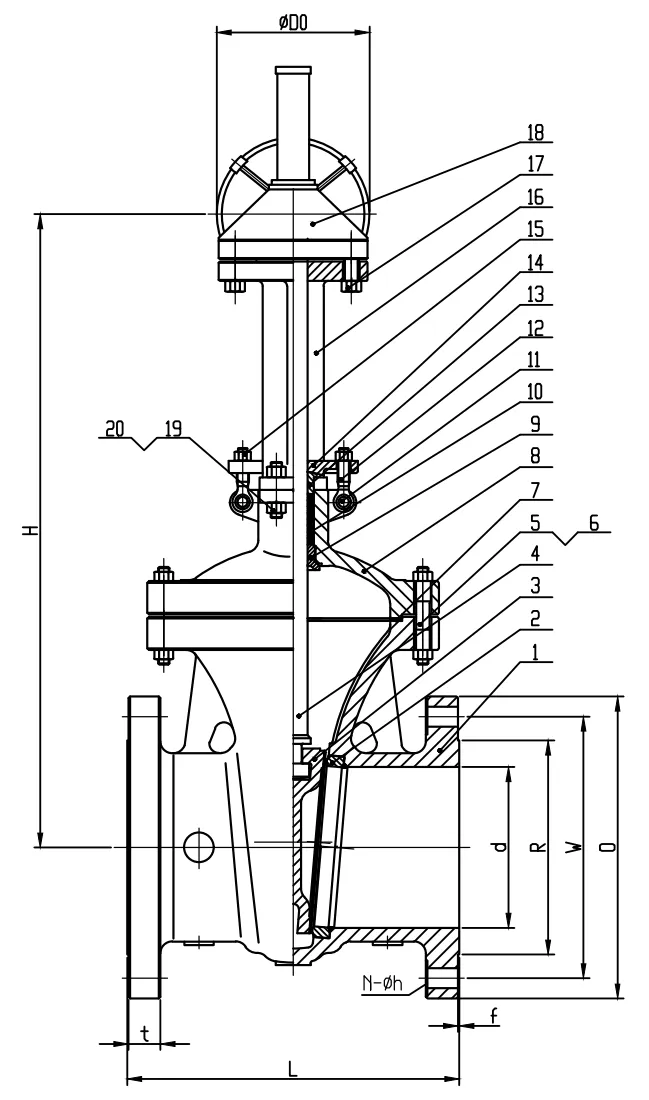

Parti e materiali principali

Il seguente elenco dei materiali si basa sulle specifiche di prodotto disponibili per questa valvola a saracinesca del cambio.

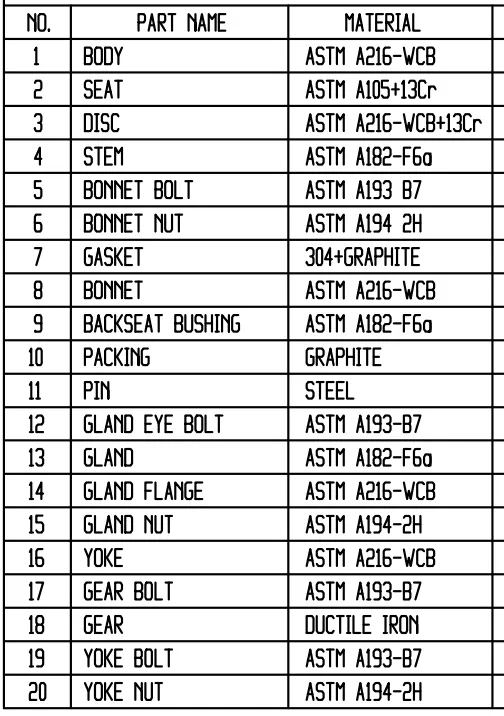

NO.	Nome della parte	Materiale
1	Corpo	ASTM A216-WCB
2	Posto a sedere	ASTM A105 + 13Cr
3	Disco	ASTM A216-WCB + 13Cr
4	Gambo	ASTM A182-F6a
5	Cofano	ASTM A216-WCB
6	Boccola del sedile posteriore	ASTM A182-F6a
7	Imballaggio	Grafite
8	Guarnizione	304 + Grafite
9	Ghiandola	ASTM A182-F6a
10	Flangia della ghiandola	ASTM A216-WCB
11	Giogo	ASTM A216-WCB
12	Ingranaggio	Ferro duttile
13	Bullone del cofano	ASTM A193 B7
14	Dado del cofano	ASTM A1942H
15	Bullone a occhiello per premistoppa	ASTM A193-B7
16	Dado premistoppa	ASTM A194-2H
17	Bullone dell'ingranaggio	ASTM A193-B7
18	Bullone del giogo	ASTM A193-B7
19	Dado del giogo	ASTM A194-2H
20	Spillo	Acciaio

Prima della produzione, la configurazione del materiale deve essere verificata rispetto al disegno finale della valvola, alle specifiche tecniche e all'ordine di acquisto.

Applicazioni

La valvola a saracinesca del cambio è destinata ai sistemi di tubazioni industriali in cui è richiesto l'isolamento manuale e la coppia operativa della valvola rende impraticabile il funzionamento diretto del volantino.

Condotte

Le tubazioni di grande diametro possono richiedere una coppia operativa maggiore. Il riduttore offre un vantaggio meccanico per il funzionamento manuale della valvola ed è quindi adatto per applicazioni di isolamento di tubazioni di grandi dimensioni.

Raffinerie

I sistemi di tubazioni delle raffinerie utilizzano valvole di isolamento su diverse linee di processo e di utilità. La configurazione del riduttore può essere selezionata per valvole di grandi dimensioni in cui il funzionamento manuale richiede un ulteriore vantaggio meccanico.

Centrali elettriche

Le tubazioni delle centrali elettriche possono comportare valvole di grandi dimensioni e classi di pressione più elevate. Le valvole a saracinesca del riduttore Hanno Valve sono disponibili fino alla Classe 2500 per applicazioni che richiedono la classe di pressione corrispondente.

Sistemi idrici

Le grandi condotte idriche possono utilizzare valvole di isolamento di grande diametro. Un riduttore può rendere il funzionamento manuale più gestibile quando il funzionamento diretto del volantino richiede una coppia operativa notevole.

Standard e qualità

API600

La valvola è progettata secondo i requisiti API 600 applicabili alle valvole a saracinesca in acciaio.

ASME B16.34

ASME B16.34 viene utilizzato come standard di progettazione per la valvola.

API598

L'ispezione delle valvole e il test della pressione vengono eseguiti secondo API 598 come specificato per il prodotto.

Gli esatti documenti di ispezione, i requisiti di test e gli standard di progetto aggiuntivi dovrebbero essere confermati in base alle specifiche tecniche del cliente.

Informazioni sulla valvola Hanno

Hanno Valve è prodotta da Zhejiang Hengnuo Valve Manufacturing Co., Ltd., con sede nell'area industriale delle valvole di Bihu, Lishui, Zhejiang, Cina.

Hengnuo ha più di 25 anni di esperienza nella produzione di valvole. L'azienda dispone di una superficie produttiva di circa 18.000 mq e impiega circa 150 dipendenti, di cui oltre 32 tecnici senior.

I principali prodotti dell'azienda includono:

Valvole a saracinesca

Valvole di ritegno

Valvole a globo

Valvole della centrale elettrica

Hengnuo ha anche una propria fonderia. La fonderia utilizza la tecnologia della sabbia prerivestita per produrre getti per la produzione di valvole.

Questa impostazione produttiva consente all'azienda di mantenere la propria capacità di fusione come parte del processo di produzione delle valvole.

Come selezionare una valvola a saracinesca del cambio

1. Confermare la dimensione della valvola

Determinare innanzitutto la dimensione nominale richiesta.

La gamma di valvole a saracinesca con riduttore Hanno Valve fornita per questo prodotto è DN150–DN1400.

2. Confermare la classe di pressione

La classe di pressione deve corrispondere ai requisiti del sistema di tubazioni e alle specifiche del progetto.

La gamma disponibile si estende fino alla Classe 2500.

3. Considerare il metodo operativo

Se la valvola è grande o se il funzionamento diretto del volantino richiederebbe una coppia operativa eccessiva, è possibile prendere in considerazione una configurazione azionata da riduttore.

4. Confermare gli standard richiesti

Per progetti che richiedono standard specifici per le valvole, verificare se sono applicabili API 600, ASME B16.34 e API 598.

Anche i requisiti aggiuntivi del progetto dovrebbero essere confermati prima della produzione.

5. Considerare l'attuazione futura

Se in seguito è possibile aggiornare la valvola dal funzionamento manuale al funzionamento con attuatore, confermare i requisiti della flangia superiore ISO 5210 durante la fase di selezione.

Hai bisogno di assistenza con la scelta della valvola?

Vi preghiamo di contattarci per ricevere assistenza professionale nella scelta della valvola. Il nostro team di ingegneri offrirà consulenza tecnica e preventivo in base ai parametri delle condizioni di lavoro.

Raccontaci i parametri della tua valvola

Valvola a saracinesca del cambio rispetto alla valvola a saracinesca diretta con volantino

Articolo	Valvola a saracinesca del cambio	Saracinesca diretta a volantino
Operazione	Volante + riduttore	Volantino diretto
Trasmissione ad ingranaggi	SÌ	NO
Moltiplicazione della coppia	SÌ	Nessuna moltiplicazione del cambio
Funzionamento della valvola di grandi dimensioni	Più adatto quando la coppia operativa è elevata	Potrebbe richiedere un maggiore sforzo manuale
Funzionamento manuale	SÌ	SÌ
Interfaccia ISO 5210	Disponibile in questa specifica di prodotto	Dipende dalla configurazione

Il vantaggio principale della configurazione del cambio è il vantaggio meccanico durante il funzionamento manuale. Non modifica la funzione di isolamento di base della valvola a saracinesca.

Domande frequenti

1. Perché utilizzare un riduttore su una valvola a saracinesca? Un riduttore viene utilizzato principalmente quando le dimensioni della valvola, la classe di pressione o la coppia operativa rendono impraticabile il funzionamento diretto del volantino. Moltiplica la coppia in ingresso per facilitare il funzionamento manuale.

2. Quali dimensioni e pressioni nominali sono disponibili? La valvola a saracinesca del riduttore Hanno Valve è disponibile da DN150 a DN1400, con classi di pressione fino alla Classe 2500.

3. Quali materiali vengono utilizzati per la valvola? La nostra configurazione standard utilizza ASTM A216-WCB per il corpo e ASTM A182-F6a per lo stelo (vedi elenco completo sopra). Inoltre, possiamo fornire materiali alternativi per servizi specifici, tra cui LCB/LCC per basse temperature, WC6/C5 per alte temperature e CF8/CF8M per applicazioni resistenti alla corrosione.

4. È possibile aggiornare la valvola al funzionamento con attuatore in un secondo momento? SÌ. La valvola è dotata di serie di una flangia superiore ISO 5210, che consente futuri aggiornamenti dell'attuatore elettrico o pneumatico se i requisiti del progetto cambiano.

5. Qual è il tempo di consegna tipico? Per le configurazioni di dimensioni e materiali standard, il tempo di produzione è di circa 30 giorni. Per leghe speciali o ordini urgenti, si prega di confermare con il nostro team di vendita.
