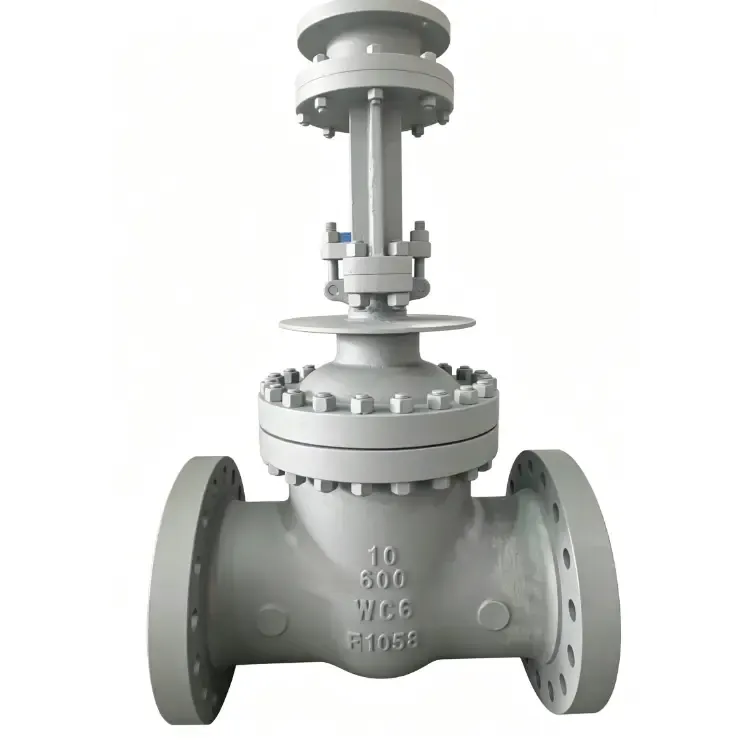

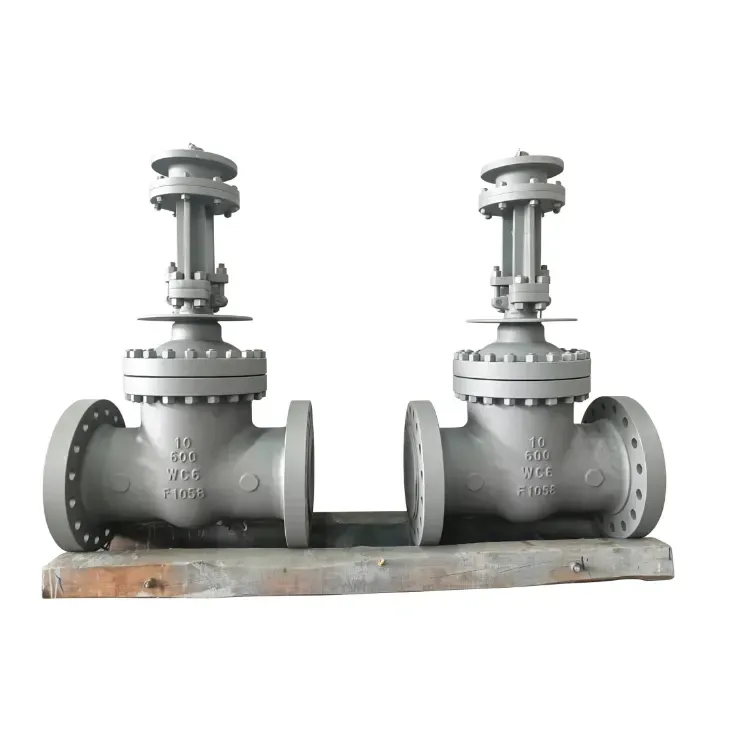

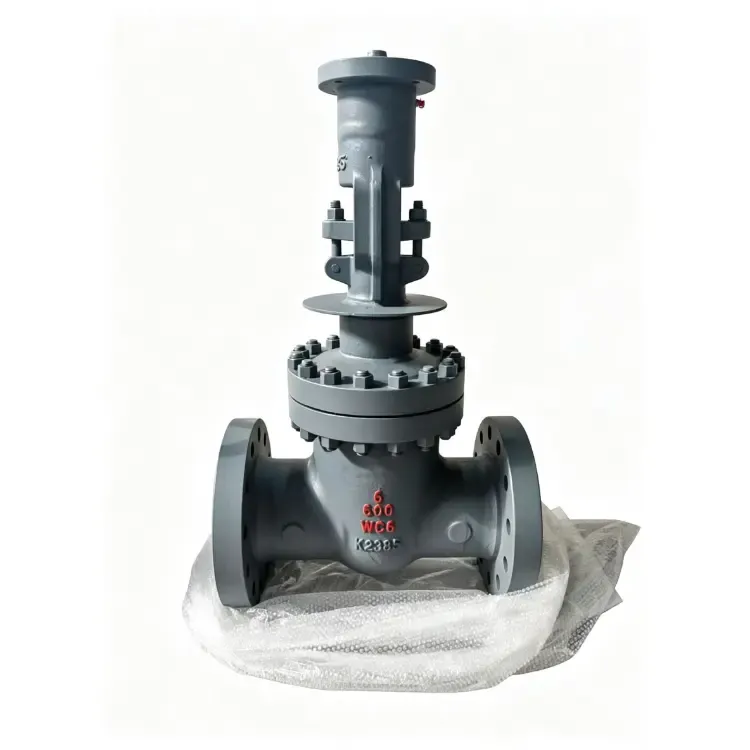

Saracinesca per alta temperatura con dissipazione del calore

La valvola a saracinesca per alta temperatura Hanno Valve con dissipazione del calore è una valvola di isolamento appositamente progettata per una chiusura affidabile nei sistemi a fluido termico che funzionano a temperature elevate. Incorporando un coperchio esteso e una struttura di dissipazione del calore integrata, questa valvola riduce efficacemente il trasferimento di calore dal corpo valvola allo stelo, alla baderna e all'attuatore. È ampiamente utilizzato nelle applicazioni con vapore ad alta temperatura, olio diatermico e gas di scarico nei settori della produzione di energia, petrolchimico, della raffinazione e dell'energia.

Prodotta da Zhejiang Hengnuo Valve Manufacturing Co., Ltd. con il marchio Hanno Valve, questa serie rappresenta oltre 25 anni di esperienza nella produzione di valvole. L'azienda opera in un moderno impianto di produzione di 18.000 m² situato nell'area industriale delle valvole di Zhejiang Lishui Bihu, la rinomata base di produzione di valvole industriali della Cina. Con una forza lavoro qualificata di 150 dipendenti, tra cui più di 32 ingegneri tecnici senior, Hanno Valve mantiene rigorosi standard di qualità durante tutto il processo di produzione.

Caratteristiche principali del progetto

Struttura di dissipazione del calore

A differenza delle valvole a saracinesca standard, questo modello è dotato di un sistema di dissipazione del calore appositamente progettato per proteggere i componenti critici di tenuta dalle temperature estreme:

Cappello esteso: aumenta la distanza tra il corpo valvola caldo e l'area della baderna più fredda, abbassando significativamente la temperatura in corrispondenza della premistoppa e delle guarnizioni dello stelo.

Struttura alettata o nervata: la superficie estesa migliora la convezione naturale e il raffreddamento radiativo, dissipando efficacemente il calore prima che raggiunga lo stelo superiore e la camera di tenuta.

Camera raffreddata ad aria: un traferro o una sezione alettata funge da barriera termica, riducendo al minimo il trasferimento di calore conduttivo dal corpo al coperchio e all'attuatore.

Sistema di baderne per alte temperature: la baderna rinforzata in grafite o fibra ceramica mantiene l'integrità della tenuta alle alte temperature dello stelo, garantendo prestazioni affidabili a lungo termine.

Questo design garantisce una durata prolungata della guarnizione, una frequenza di manutenzione ridotta e una maggiore sicurezza dell'operatore.

Selezione dei materiali

Per resistere allo scorrimento viscoso, all'ossidazione e ai cicli termici alle alte temperature, i materiali vengono accuratamente selezionati:

Carrozzeria e cofano: A217 WC6/WC9/C5, A351 CF8C

Cancello e sede: rivestimento duro con stellite o leghe simili resistenti all'usura

Stelo: A182 F6a, F304, F316 o acciai inossidabili induriti per precipitazione

Baderna: Grafite flessibile con anelli antiestrusione

Specifiche tecniche

La valvola è prodotta in conformità con gli standard riconosciuti a livello internazionale:

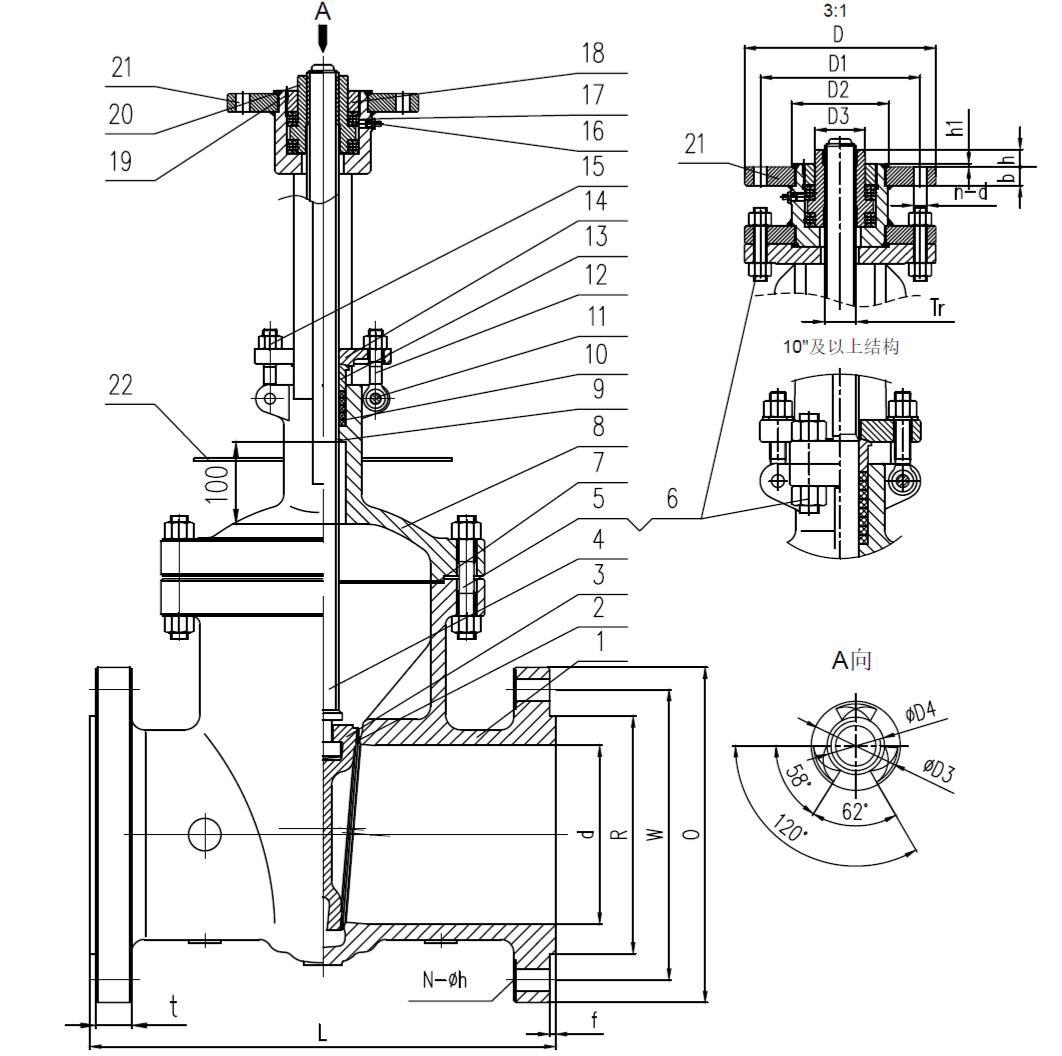

Dati dimensionali (classe 600LB, corpo WC6, flangia RF)

Dimensioni in mm

Dati operativi (applicazioni di esempio)

Garanzia di qualità e certificazioni

L'impegno di Hanno Valve per la qualità è convalidato da un portafoglio completo di certificazioni internazionali:

Certificazione internazionale del sistema di gestione della qualità ISO9001

Certificazione del sistema di gestione ambientale ISO14001

Certificazione API 600 dell'American Petroleum Institute

Certificazione di conformità europea CE

TC 010/032 Certificazione Russa

TS Licenza di produzione di attrezzature speciali della Cina

L'azienda gestisce la propria fonderia utilizzando una tecnologia avanzata di fusione in sabbia prerivestita, garantendo fusioni di precisione di alta qualità con maggiore precisione dimensionale e tempi di produzione più brevi.

Con oltre 40 set di apparecchiature di elaborazione e collaudo professionali, una velocità di passaggio del prodotto del 100% e capacità di fonderia indipendenti, Hanno Valve offre valvole affidabili e ad alte prestazioni per applicazioni critiche ad alta temperatura in tutto il mondo.

Applicazioni tipiche

Generazione di energia: isolamento del vapore della caldaia, valvole principali della linea del vapore

Petrolchimico e raffinazione: linee di processo ad alta temperatura, unità FCC, distillazione del greggio/sotto vuoto

Sistemi ad olio diatermico: circuiti del fluido termovettore che richiedono una chiusura affidabile

Trattamento dei fumi: isolamento e deviazione del gas ad alta temperatura
