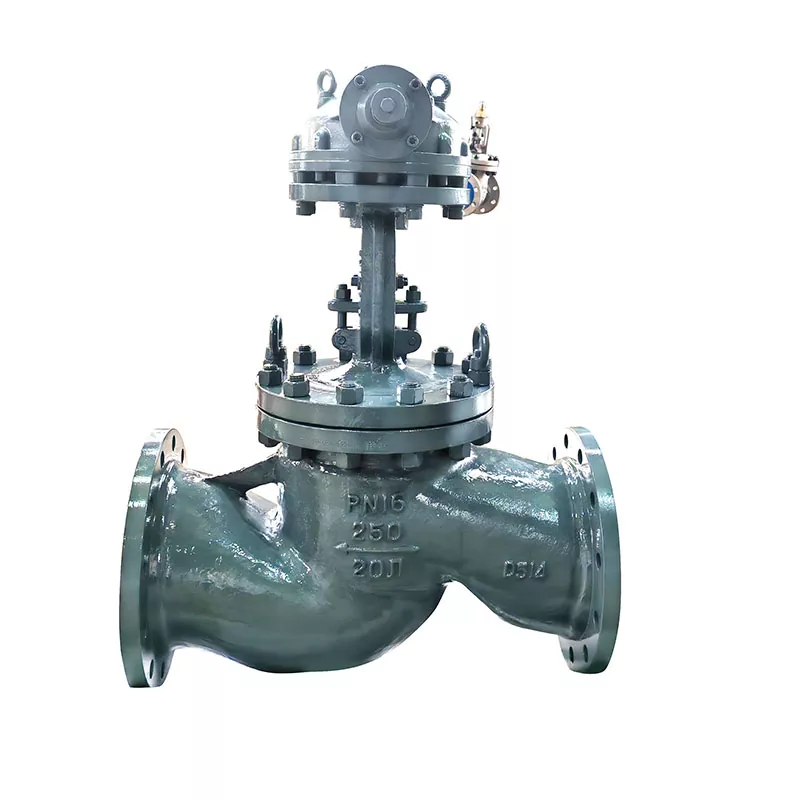

Valvola a globo in acciaio fuso azionata da un riduttore di grande diametro
Ordina direttamente da Hanno Valve, la valvola a globo in acciaio fuso con trasmissione a ingranaggi di grande diametro per condotte principali di vapore e petrolio. Progettato per superare la resistenza idrodinamica estrema in fori di grandi dimensioni, il suo cambio industriale chiuso fornisce un controllo del disco fluido e a coppia elevata. Realizzato nella nostra fonderia utilizzando tecniche avanzate di sabbia prerivestita, il guscio in acciaio ad alta densità elimina la porosità da ritiro e garantisce un'assoluta stabilità dimensionale sotto pressione.
Invia richiesta
Descrizione del prodotto
Hanno Valve produce valvole a globo in acciaio fuso azionate da ingranaggi di grande diametro per impianti industriali su larga scala che richiedono una regolazione affidabile del flusso e una chiusura positiva. Il gruppo valvola comprende nervature di guida per impieghi gravosi all'interno della cavità del corpo che supportano il disco A105+13Cr di grande diametro durante tutta la sua corsa, prevenendo le vibrazioni del disco e le vibrazioni della sede in caso di flusso ad alta velocità. Sigillata con una guarnizione composita in grafite 304+ e fissata con prigionieri in lega A193‑B7 e dadi A194‑2H, la struttura del coperchio imbullonata consente una semplice manutenzione in linea durante i turni di produzione dell'impianto. Forte di 25 anni di esperienza ingegneristica, Hanno fornisce queste valvole alle principali imprese statali tra cui PetroChina, Sinopec e Rosneft.
Perché scegliere la valvola Hanno?
| Caratteristica/Standard | Concorrenti tipici del mercato | Vantaggio della valvola a globo in acciaio fuso azionata dal cambio di grande diametro Hanno |
|---|---|---|
| Processo di fusione | Colata in sabbia esternalizzata, soggetta a porosità | Fonderia interna di sabbia prerivestita con controllo spettrale al 100%. |
| Guida del disco | Guida superiore di base; suscettibile alle vibrazioni | Nervature di guida della cavità del corpo per impieghi gravosi + allineamento del doppio stelo |
| Guarnizione del cambio | Copertura antipolvere di base | Riduttore industriale completamente chiuso, resistente alle intemperie e con grado di protezione IP67 |
| Controllo di qualità | Prova di pressione di campionamento | Test idrostatici, pneumatici e sullo spessore delle pareti al 100%. |
Specifiche tecniche

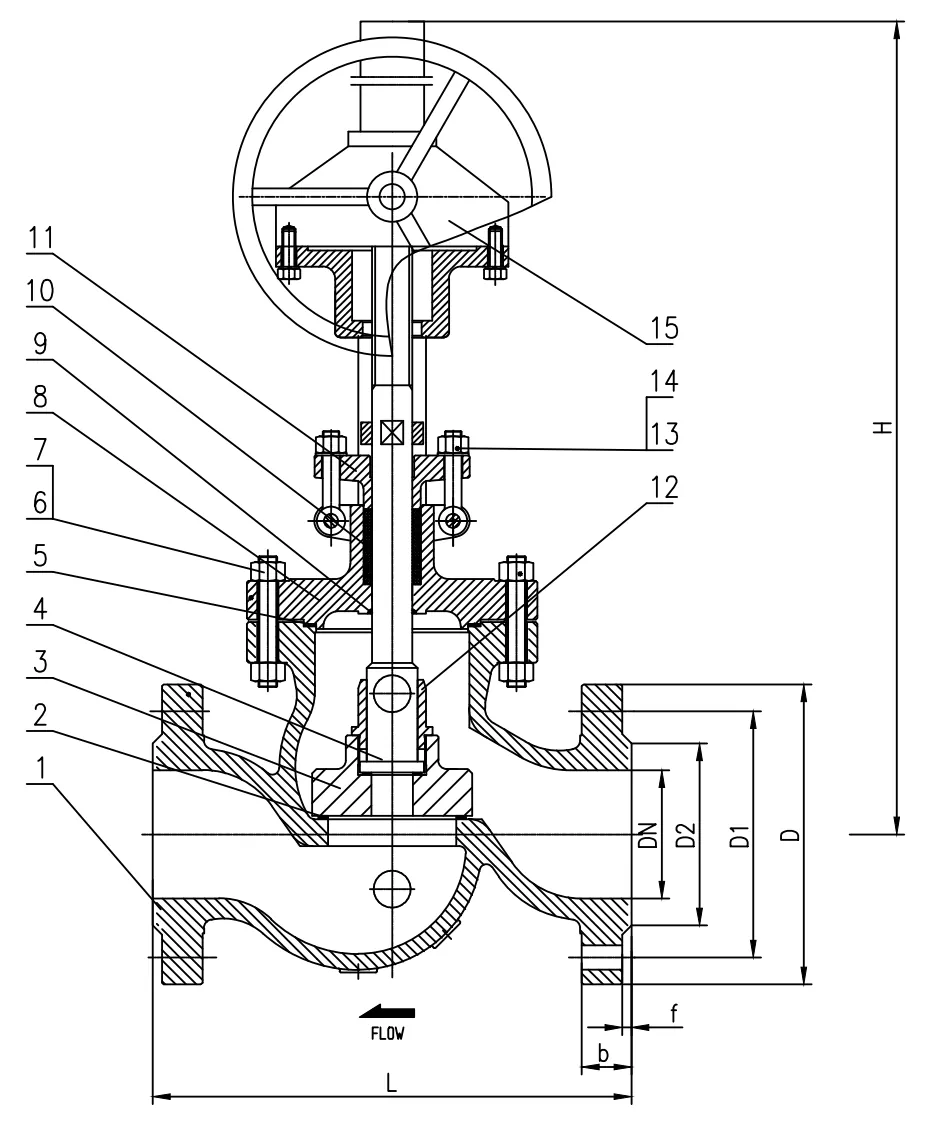

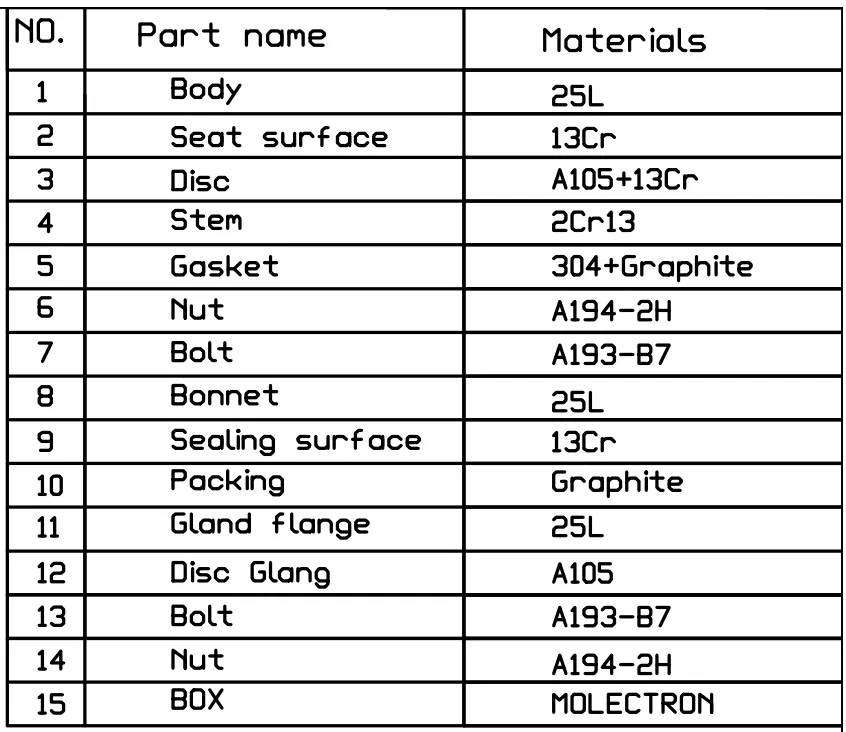

| Parametro | Specifica | Codice e materiale |
|---|---|---|
| Standard di progettazione | API 600, GOST 12815, DIN 3356 | 1. Corpo/cofano:Acciaio fuso 25L |
| Gamma di dimensioni | DN150 – DN600 (6" – 24") | 3. Disco:A105 forgiato + riporto duro 13Cr |
| Classe di pressione | Classe 150 – Classe 600 / PN16 – PN100 | 6 / 7. Dado / Bullone:ASTM A194‑2H / A193‑B7 |
| Attuazione | Riduttore manuale a vite senza fine/conico | 10. Imballaggio dello stelo:Grafite flessibile pressoformata |
| Finitura flangia | Flange lisce/seghettate/RTJ | 11 / 12. Assemblaggio premistoppa:25 L/Acciaio A105 |
Applicazione del prodotto
- Reti di teleriscaldamento:Principali linee di approvvigionamento di acqua termale e linee di bypass nelle reti di riscaldamento urbano.
- Raffinazione petrolchimica:Trasporto di petrolio greggio di grande diametro e isolamento dei serbatoi (progetti Rosneft e Petronas).
- Utilità del carbone metallurgico:Trasporto di grandi volumi di gas e acqua di raffreddamento (Gruppo China Shenhua).
Processo di personalizzazione
- Approvazione del disegno tecnico:Dimensioni faccia a faccia personalizzate e corrispondenza standard della flangia.
- Fusione in conchiglia interna:Stampaggio, colata e verifica spettrografica al 100% della sabbia prerivestita.
- Lavorazione CNC di precisione:I centri di lavoro verticali e orizzontali a 4 assi garantiscono tolleranze strette sulle sedi di tenuta.
- Test e verniciatura:Test idrostatico seguito da verniciatura epossidica anticorrosione per carichi pesanti.
Imballaggio e garanzia
- Confezione:Casse in legno personalizzate con barre di rinforzo interne e morbida schiuma ammortizzante.
- Tempi di consegna:20‑35 giorni a seconda delle dimensioni e delle specifiche personalizzate di foratura della flangia.
- Assistenza e garanzia:Garanzia di fabbrica di 18 mesi; inventario completo delle parti di ricambio disponibile per la spedizione immediata.
Domande frequenti (FAQ)
Quali dimensioni sono disponibili per le valvole a globo con riduttore di grande diametro?
Hanno produce valvole a globo in acciaio fuso azionate da ingranaggi di grande diametro che vanno da DN150 (6") fino a DN600 (24") in vari valori di pressione.
L'operatore del cambio è sostituibile sul campo o convertibile in attuazione elettrica?
Sì, la flangia di montaggio segue gli standard ISO 5210, consentendo una facile sostituzione o futuri aggiornamenti dell'automazione senza rimuovere la valvola dalla linea.
Come si previene il disallineamento del disco nelle installazioni di grande diametro?
I nostri dischi sono dotati di guide del premistoppa lavorate con precisione e di un allineamento dello stelo a doppia guida per mantenere il contatto perpendicolare della sede in tutti i regimi di flusso.
