Processo di forgiatura libera della valvola di ritegno Inconel 600

Inconel 600 è una lega di nichel-cromo nota per la sua buona resistenza all'ossidazione ad alta temperatura, resistenza alla corrosione e proprietà meccaniche stabili. Grazie a queste caratteristiche, è ampiamente utilizzato in ambienti industriali esigenti come apparecchiature per il trattamento chimico, sistemi di trattamento termico e applicazioni di tubazioni ad alta temperatura.

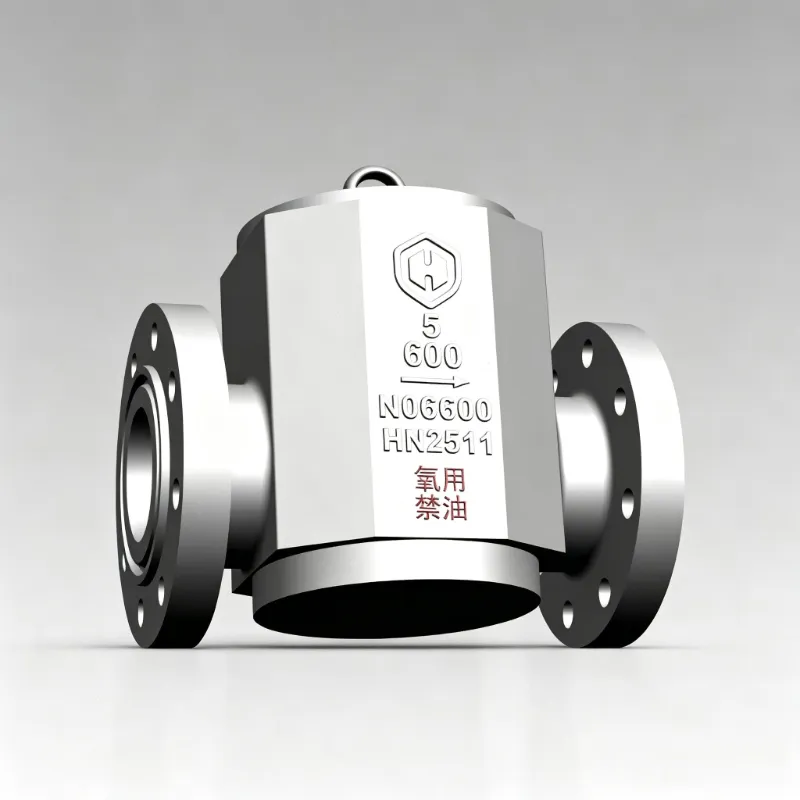

UNValvola di ritegno Inconel 600è progettato per impedire il flusso inverso nei sistemi di tubazioni e mantenere la corretta direzione del flusso del fluido. Per le applicazioni che coinvolgono temperature elevate o ambienti corrosivi, il corpo della valvola richiede prestazioni materiali affidabili e integrità strutturale. La forgiatura libera è comunemente utilizzata per la produzione di componenti di valvole in alta lega perché può migliorare la densità del materiale e ottimizzare la struttura metallica interna.

Caratteristiche del materiale Inconel 600 per la forgiatura di valvole

Inconel 600 è costituito principalmente da nichel, cromo e ferro. L'alto contenuto di nichel fornisce resistenza alla corrosione, mentre il cromo migliora la resistenza all'ossidazione in condizioni di alta temperatura. Tuttavia, rispetto agli acciai convenzionali, le leghe a base di nichel hanno caratteristiche di forgiatura diverse che richiedono un attento controllo del processo.

Elevata resistenza alla deformazione

Inconel 600 ha una resistenza alla deformazione relativamente elevata durante la lavorazione a caldo. È necessario un adeguato controllo della temperatura di forgiatura per ridurre i carichi di forgiatura e garantire una deformazione uniforme in tutto il materiale.

Bassa conduttività termica

Poiché le leghe a base di nichel hanno una conduttività termica inferiore rispetto a molti materiali di acciaio, il processo di riscaldamento richiede aumenti controllati della temperatura per ridurre lo stress termico causato da un riscaldamento non uniforme.

Requisiti per la forgiatura uniforme

Essendo un componente contenente pressione, il corpo valvola richiede una buona continuità strutturale. Operazioni corrette di forgiatura libera aiutano a perfezionare la struttura interna e a migliorare la consistenza complessiva della parte forgiata.

Processo di produzione della valvola di ritegno Inconel 600 mediante forgiatura libera

1. Ispezione e preparazione delle materie prime

Prima della forgiatura, le materie prime Inconel 600 vengono ispezionate per confermare la qualità del materiale, la composizione chimica e la qualità della superficie. I materiali qualificati vengono quindi tagliati in base alle dimensioni di forgiatura richieste, lasciando un margine di lavorazione sufficiente per le lavorazioni successive.

2. Processo di riscaldamento

Prima della forgiatura libera, la billetta Inconel 600 viene riscaldata in condizioni controllate per ottenere la plasticità adeguata alla deformazione. Il processo di riscaldamento deve garantire una temperatura uniforme in tutto il materiale evitando tempi di permanenza eccessivi alle alte temperature.

Considerazioni importanti durante il riscaldamento includono:

• Velocità di riscaldamento controllata per ridurre lo stress termico.
• Distribuzione uniforme della temperatura all'interno della billetta.
• Evitare la crescita eccessiva del grano causata dal riscaldamento prolungato.

3. Forgiatura libera e formatura di forme

Il processo di forgiatura libera forma gradualmente la forma base del corpo della valvola di ritegno Inconel 600 attraverso molteplici operazioni di deformazione. A differenza della forgiatura a stampo, la forgiatura libera utilizza strumenti di forgiatura generali e offre una maggiore flessibilità per componenti di grandi dimensioni o personalizzati.

Sconvolgente

La ricalcatura comprime la billetta lungo la sua direzione assiale, aumentando l'area della sezione trasversale e migliorando la compattezza del materiale. Questa operazione aiuta a ridurre gli allentamenti interni e migliora la struttura forgiata.

Disegnare

L'estrazione modifica la lunghezza e la forma della sezione trasversale della billetta. Il corretto controllo della deformazione aiuta a creare un modello di flusso metallico continuo all'interno del corpo valvola forgiato.

Punzonatura ed espansione dei fori

Per i corpi delle valvole di ritegno con passaggi di flusso interni, è possibile utilizzare operazioni di punzonatura ed espansione dei fori per creare la struttura interna di base mantenendo allo stesso tempo il sovrametallo di lavorazione per la lavorazione finale.

Regolazione finale della forgiatura

Dopo diverse operazioni di forgiatura, il corpo forgiato viene adattato per ottenere la forma e le dimensioni complessive richieste prima della lavorazione.

Trattamento termico dopo la forgiatura

Dopo la forgiatura libera, i pezzi forgiati delle valvole di ritegno Inconel 600 vengono solitamente sottoposti a trattamento termico per migliorare la stabilità strutturale e alleviare le tensioni residue generate durante la deformazione.

Gli scopi principali del trattamento termico includono:

• Migliorare l’uniformità strutturale.
• Riduzione dello stress residuo dalla forgiatura.
• Migliorare la stabilità durante le condizioni di servizio.

Il processo di trattamento termico specifico dipende dai requisiti del prodotto, dalle condizioni del materiale e dall'ambiente di applicazione.

Processo di lavorazione del corpo valvola forgiato

Dopo la forgiatura e il trattamento termico, il corpo della valvola Inconel 600 richiede una lavorazione meccanica di precisione per ottenere le dimensioni e le prestazioni di tenuta progettate.

Le operazioni di lavorazione tipiche includono:

• Lavorazione esterna del corpo valvola.
• Lavorazione passaggio flusso.
• Lavorazione della superficie di tenuta.
• Lavorazione estremità connessione.
• Elaborazione dimensionale finale.

Poiché l'Inconel 600 è considerata una lega difficile da lavorare, sono necessari utensili da taglio adeguati e parametri di lavorazione ottimizzati per mantenere l'efficienza della lavorazione e la qualità della superficie.

Ispezione di qualità della valvola di ritegno forgiata Inconel 600

In quanto componente di una valvola portante la pressione, una valvola di ritegno Inconel 600 richiede un rigoroso controllo di qualità durante tutta la produzione.

Test della composizione chimica

Viene eseguita l'analisi chimica per confermare che la composizione del materiale soddisfa i requisiti delle specifiche della lega Inconel 600.

Prove non distruttive

I metodi comuni di test non distruttivi includono:

• Test ad ultrasuoni (UT)
• Test con liquidi penetranti (PT)

Queste ispezioni aiutano ad identificare discontinuità interne e difetti superficiali.

Controllo dimensionale

Le dimensioni critiche del corpo valvola forgiato vengono controllate secondo i disegni tecnici per garantire il corretto assemblaggio e funzionamento.

Test di pressione

La valvola di ritegno completata viene sottoposta a test di pressione per verificare la resistenza alla pressione e le prestazioni di tenuta prima della consegna.

Vantaggi della forgiatura libera per la produzione di valvole di ritegno Inconel 600

Migliore utilizzo dei materiali

La forgiatura libera consente al materiale di avvicinarsi alla forma finale del corpo della valvola, riducendo i sovrametalli di lavorazione non necessari e migliorando l'utilizzo del materiale.

Migliore struttura interna

La deformazione plastica durante la forgiatura contribuisce a migliorare la compattezza del materiale e favorisce una struttura interna più continua.

Adatto per componenti personalizzati e di grandi dimensioni

Poiché la forgiatura libera non è limitata da stampi fissi, offre flessibilità per la produzione di corpi valvola di dimensioni speciali e componenti altolegati.

Conclusione

La produzione a forgiatura libera delle valvole di ritegno Inconel 600 prevede molteplici processi controllati, tra cui l'ispezione delle materie prime, il riscaldamento, la forgiatura, il trattamento termico, la lavorazione meccanica e il collaudo finale. Ogni fase influenza la qualità e l'affidabilità del servizio della valvola finita.

Attraverso un adeguato controllo del processo di forgiatura, le valvole di ritegno Inconel 600 possono sfruttare appieno i vantaggi dei materiali in lega a base di nichel e fornire prestazioni stabili per applicazioni industriali esigenti, corrosive e ad alta temperatura.
