Perché le valvole a saracinesca a volantino sono ancora una scelta affidabile per l'isolamento delle tubazioni industriali

Astratto: Valvole a saracinesca a volantinorimangono una soluzione pratica per l'isolamento delle tubazioni perché combinano una struttura meccanica semplice, funzionamento manuale, tenuta stabile e ampia flessibilità di applicazione.Annonefornisce soluzioni di valvole durevoli progettate per sistemi di tubazioni industriali e civili, con configurazioni di materiali e capacità di produzione adatte ad ambienti di servizio esigenti. Questa guida spiega come funzionano le valvole a saracinesca a volantino, i principali vantaggi, i requisiti di installazione, le pratiche di manutenzione e i fattori che gli acquirenti dovrebbero considerare quando selezionano un fornitore di valvole affidabile.

Sommario

• Cosa sono le valvole a saracinesca a volantino?
• Come funzionano le valvole a saracinesca a volantino?
• Quali sono i vantaggi principali?
• Quali materiali sono comunemente usati?
• Dove vengono utilizzate le valvole a saracinesca a volantino?
• Come scegliere la valvola giusta?
• Quali sono i requisiti di installazione e manutenzione?
• Come si confrontano le valvole a saracinesca con volantino con altre opzioni?
• Domande frequenti

Cosa sono le valvole a saracinesca a volantino?

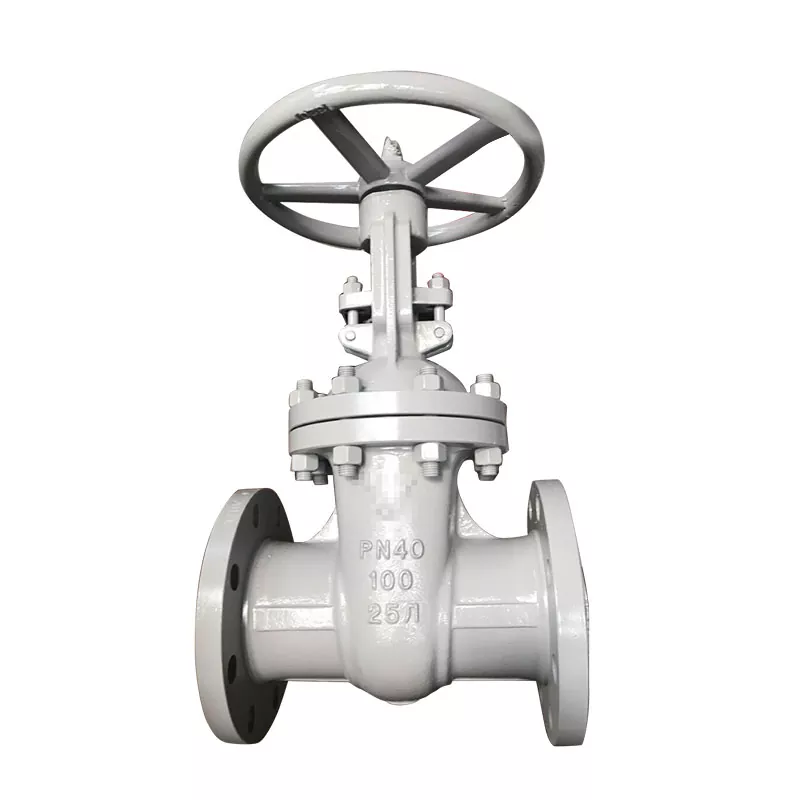

Valvole a saracinesca a volantinosono valvole di isolamento azionate manualmente che utilizzano un volantino rotante per spostare lo stelo della valvola e sollevare o abbassare un cancello. Quando il cancello viene sollevato dalla sede, la tubazione viene aperta e il fluido può passare. Quando il cancello entra in stretto contatto con il sedile, il passaggio viene chiuso.

A differenza delle valvole di controllo progettate per la regolazione continua del flusso, le valvole a saracinesca sono destinate principalmente al servizio completamente aperto o completamente chiuso. Questo principio di funzionamento li rende particolarmente utili laddove l'isolamento affidabile della tubazione è più importante della capacità di strozzamento.

Secondo le informazioni sui prodotti di Hanno, le sue valvole a saracinesca a volantino presentano una costruzione relativamente semplice e un metodo di funzionamento manuale, che le rende adatte a varie applicazioni industriali e civili.

Come funzionano le valvole a saracinesca a volantino?

Il principio di funzionamento è relativamente semplice. La rotazione del volantino converte il movimento rotatorio in movimento lineare dello stelo. Lo stelo sposta quindi il cancello verticalmente finché il cancello non raggiunge la posizione di apertura o chiusura richiesta.

1. Rotazione del volantino:L'operatore gira manualmente il volantino.
2. Movimento dello stelo:Lo stelo si muove secondo il senso di rotazione.
3. Movimento del cancello:La saracinesca si sposta verso l'alto o verso il basso all'interno del corpo valvola.
4. Isolamento del flusso:Il cancello si separa o entra in contatto con la sede della valvola.
5. Posizione finale:La valvola rimane completamente aperta o completamente chiusa durante il normale servizio.

Per il funzionamento standard, Hanno specifica la rotazione in senso orario per la chiusura e la rotazione in senso antiorario per l'apertura. La guida ai prodotti dell'azienda sottolinea inoltre che le valvole a saracinesca non devono essere utilizzate per la strozzatura.

Quali sono i principali vantaggi delle valvole a saracinesca a volantino?

La continua popolarità delle valvole a saracinesca a volantino è in gran parte associata alla loro semplicità meccanica e all'affidabile funzione di isolamento. Per le strutture in cui l'attuazione elettrica o pneumatica non è necessaria, anche il funzionamento manuale può ridurre la complessità del sistema.

Annone descrive le sue valvole a saracinesca a volantino come dotate di struttura semplice, controllo manuale, prestazioni di tenuta stabili e idoneità per un'ampia gamma di applicazioni.

Quali materiali sono comunemente usati?

La selezione del materiale ha un'influenza diretta sulla durata della valvola, sulle prestazioni di tenuta, sulla resistenza alla corrosione e sull'idoneità a diversi fluidi e condizioni operative. Pertanto, gli acquirenti dovrebbero valutare le specifiche complete del materiale piuttosto che selezionare una valvola basandosi solo sulla dimensione nominale.

Ad esempio, la configurazione della valvola a saracinesca a volantino pubblicata da Hanno elenca un corpo da 25 litri, superficie della sede in 13Cr, stelo in 2Cr13, guarnizione in grafite 304 plus, baderna in grafite espansa, cuscinetti GCr15, dado dello stelo in ottone e volantino QT400.

Per l'approvvigionamento effettivo, le specifiche del materiale finale devono essere sempre verificate rispetto alla pressione, alla temperatura, al mezzo, alle condizioni di corrosione del progetto, agli standard applicabili e al disegno della valvola approvato.

Dove vengono utilizzate le valvole a saracinesca a volantino?

Poiché sono principalmente dispositivi di isolamento, le valvole a saracinesca a volantino possono essere incorporate in molti sistemi di tubazioni in cui gli operatori necessitano di un metodo semplice per arrestare o ripristinare il flusso.

• Petrolio e raffinazione:Isolamento della pipeline e chiusura del sistema di processo.
• Lavorazione chimica:Isolamento delle linee di processo e di utilità compatibili.
• Generazione di energia:Supportare l'isolamento nei sistemi di acqua, vapore e servizi pubblici.
• Acqua e acque reflue:Isolamento della linea principale e delle apparecchiature.
• Produzione industriale:Isolamento manuale delle pipeline di processo.
• Sistemi civili generali:Applicazioni in cui è sufficiente l'arresto manuale della tubazione.

La gamma più ampia di valvole a saracinesca di Hanno è posizionata per settori quali petrolio, prodotti chimici, farmaceutici, fertilizzanti, produzione di energia, acqua e acque reflue, applicazioni marittime, metallurgiche ed energetiche.

Come scegliere la valvola giusta?

La scelta di una valvola a saracinesca a volantino dovrebbe iniziare con le condizioni operative piuttosto che solo con il prezzo. Una valvola tecnicamente appropriata può migliorare l'affidabilità del servizio e ridurre i rischi di manutenzione durante la vita operativa dell'apparecchiatura.

1. Determinare la dimensione nominale:Abbinare la dimensione della valvola ai requisiti della tubazione e del collegamento.
2. Conferma la pressione nominale:Selezionare una classe di pressione adeguata alle condizioni operative massime del sistema.
3. Valutare la temperatura:Considerare sia la temperatura operativa normale che quella massima/minima.
4. Identificare il mezzo:Verificare la compatibilità con acqua, olio, gas, prodotti chimici, vapore o altri mezzi.
5. Scegli i materiali della carrozzeria e delle finiture:Considerare la corrosione, l'erosione, la temperatura e i requisiti meccanici.
6. Verifica il tipo di connessione:Verificare se è necessaria una connessione flangiata, con saldatura di testa, filettata o di altro tipo.
7. Controllare la coppia operativa:Valvole di grandi dimensioni o un'elevata pressione differenziale possono richiedere un riduttore anziché il funzionamento manuale diretto.
8. Conferma gli standard applicabili:Esaminare le specifiche del progetto e gli standard di progettazione, test e certificazione richiesti.

Quest’ultimo punto è particolarmente importante per gli appalti industriali. Hanno produce anche valvole a saracinesca azionate da riduttori per valvole più grandi in cui il funzionamento diretto tramite volantino può richiedere uno sforzo manuale eccessivo. La gamma pubblicata di valvole a saracinesca con riduttore copre DN150–DN1400 e classi di pressione fino alla Classe 2500.

Quali sono i requisiti di installazione e manutenzione?

Una corretta installazione è essenziale per mantenere le prestazioni di tenuta e ridurre inutili problemi operativi. Prima dell'installazione, la camera della valvola e le superfici di tenuta devono essere pulite per rimuovere sporco, sabbia e altri contaminanti.

Lista di controllo dell'installazione

• Verificare il modello della valvola e le dimensioni di connessione.
• Confermare l'orientamento di installazione richiesto.
• Pulire le superfici di tenuta prima del montaggio.
• Stringere i bulloni di collegamento in modo uniforme.
• Controllare la compressione della baderna senza impedire il movimento regolare dello stelo.
• Lasciare spazio sufficiente per il funzionamento e la manutenzione del volantino.
• Seguire le istruzioni del produttore per le valvole dotate di meccanismi di trasmissione.

Annone raccomanda espressamente di evitare collisioni o maneggiamenti impropri dei volantini e di mantenere uno spazio adeguato per il funzionamento. Per le valvole ad azionamento frequente, la guida consiglia la lubrificazione almeno una volta al mese.

L'ispezione regolare dovrebbe inoltre concentrarsi sulle condizioni della baderna, sul movimento dello stelo, sulle perdite, sull'integrità del volantino, sui collegamenti delle flange e sulla resistenza operativa insolita. Se è necessaria una forza eccessiva, gli operatori dovrebbero indagare sulla causa invece di utilizzare barre di prolunga o altri strumenti improvvisati.

Come si confrontano le valvole a saracinesca con volantino con altre opzioni?

Il miglior tipo di valvola dipende dalla funzione prevista. Le valvole a saracinesca a volantino sono particolarmente adatte quando il requisito principale è l'isolamento manuale affidabile piuttosto che la regolazione continua del flusso.

Pertanto una valvola a saracinesca non dovrebbe essere scelta semplicemente perché è economica o familiare. La questione cruciale è se il principio di funzionamento della valvola corrisponde alla funzione effettiva della tubazione.

Domande frequenti sulle valvole a saracinesca con volantino

1. Per cosa vengono utilizzate principalmente le valvole a saracinesca a volantino?

Vengono utilizzati principalmente per aprire o chiudere completamente il flusso della tubazione. Normalmente non sono destinati alla strozzatura o alla regolazione continua del flusso.

2. Le valvole a saracinesca a volantino possono essere azionate senza elettricità?

SÌ. Una configurazione standard azionata da volantino utilizza il funzionamento meccanico manuale e pertanto normalmente non richiede una fonte di alimentazione elettrica esterna.

3. In che direzione si gira un volantino per chiudere una valvola a saracinesca?

Per la configurazione Hanno, la rotazione oraria chiude la valvola e la rotazione antioraria la apre. Confermare sempre le istruzioni operative fornite con la valvola specifica.

4. È possibile utilizzare una valvola a saracinesca per la strozzatura?

No. Le valvole a saracinesca sono generalmente progettate per un servizio completamente aperto o completamente chiuso. Il loro utilizzo per la strozzatura può contribuire a condizioni di flusso indesiderate e a usura prematura.

5. Con quale frequenza è necessario lubrificare una valvola a saracinesca con volantino ad azionamento frequente?

Annone consiglia di lubrificare almeno una volta al mese per le valvole che vengono aperte e chiuse frequentemente, mentre gli intervalli di manutenzione effettivi dovrebbero riflettere anche le condizioni di servizio e le istruzioni di manutenzione del produttore.

6. Quando dovrei scegliere una saracinesca con azionamento a riduttore?

È possibile prendere in considerazione una configurazione con riduttore quando le dimensioni della valvola, la pressione differenziale o la coppia operativa rendono impraticabile il funzionamento diretto del volantino. Hanno posiziona specificatamente le valvole a saracinesca del cambio per applicazioni in cui è richiesto un ulteriore vantaggio meccanico.

Conclusione: le valvole a saracinesca a volantino sono una scelta intelligente per l'isolamento delle tubazioni?

Per i sistemi di tubazioni che richiedono una chiusura affidabile anziché una regolazione continua del flusso, le valvole a saracinesca a volantino rimangono una scelta pratica e versatile. La loro struttura meccanica semplice, il funzionamento manuale, l'interfaccia di tenuta stabile e le configurazioni dei materiali adattabili li rendono adatti a molte applicazioni industriali e civili. La selezione della dimensione, della pressione nominale, del materiale, della connessione e della configurazione operativa corrette è essenziale per prestazioni a lungo termine. Se stai acquistando valvole a saracinesca a volantino affidabili da un produttore cinese o hai bisogno di aiuto per abbinare una valvola ai requisiti della tua pipeline,contattaciad Hanno per specifiche di prodotto, consulenza tecnica e un preventivo su misura per il tuo progetto.
