Valvole a saracinesca, valvole di ritegno e valvole a globo: come scegliere la valvola giusta?

Valvole a saracinesca, Valvole di ritegno, EValvole a globosono ampiamente utilizzati nei sistemi di tubazioni industriali, ma sono progettati per diversi requisiti di controllo del flusso. Una valvola a saracinesca viene utilizzata principalmente per isolare una tubazione, una valvola di ritegno impedisce il flusso inverso, mentre una valvola a globo viene comunemente selezionata per la regolazione del flusso.

Comprendere come funzionano questi tre tipi di valvole e dove vengono normalmente utilizzati può rendere più semplice la scelta della valvola, soprattutto quando si lavora con condizioni di pressione, temperatura e fluido diverse.

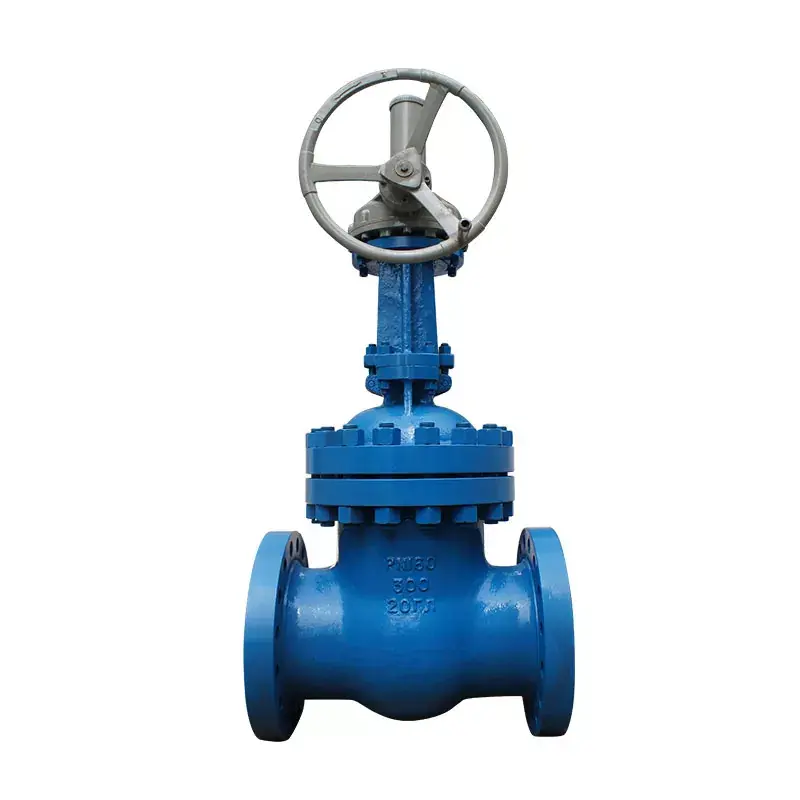

A cosa serve una valvola a saracinesca?

A valvola a saracinescaapre e chiude la tubazione spostando una saracinesca o un cuneo lontano da o all'interno del passaggio di flusso. Quando è completamente aperta, la saracinesca viene sollevata dal percorso del flusso principale, rendendo questo tipo di valvola adatta per applicazioni in cui la tubazione deve essere completamente aperta durante il normale funzionamento.

Le valvole a saracinesca vengono generalmente utilizzate come valvole di isolamento anziché come valvole di strozzamento. Sono comunemente installati dove è necessario chiudere una sezione della tubazione per manutenzione, sostituzione di apparecchiature o controllo del processo.

Applicazioni comuni delle valvole a saracinesca

• Oleodotti e gasdotti
• Sistemi di trattamento dell'acqua
• Centrali elettriche
• Sistemi di trattamento chimico
• Condotte di processi industriali
• Sistemi a vapore e di utilità

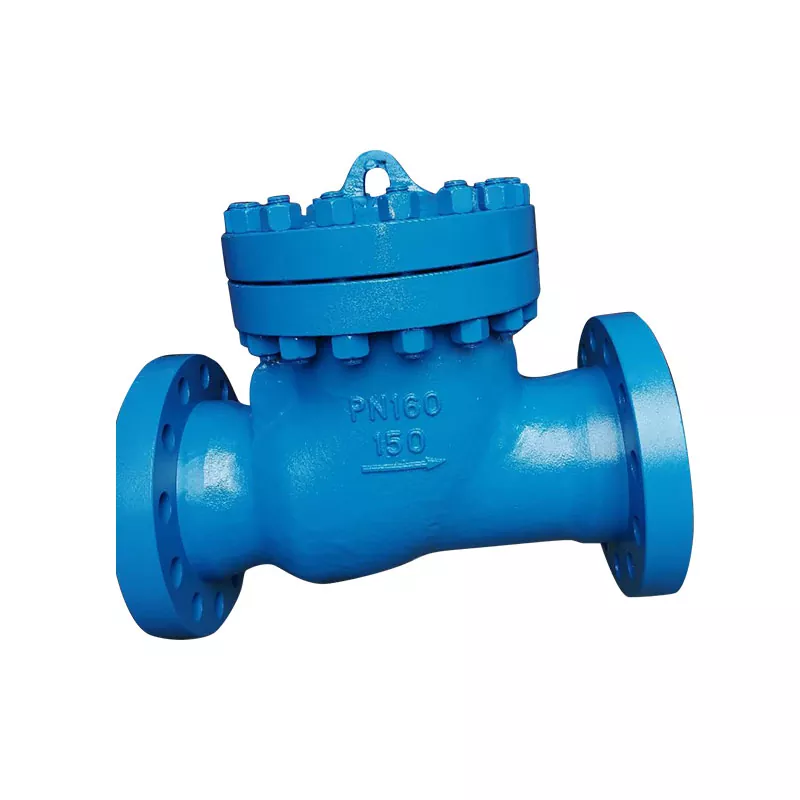

Cosa fa una valvola di ritegno?

Avalvola di ritegnoè progettato per consentire al fluido di muoversi in una direzione impedendogli di scorrere all'indietro. A differenza delle valvole a saracinesca e a globo ad azionamento manuale, la maggior parte delle valvole di ritegno funziona automaticamente in base alle condizioni di flusso e pressione nella tubazione.

Ciò rende le valvole di ritegno particolarmente utili per proteggere pompe, compressori e altre apparecchiature dal flusso inverso che potrebbe influire sul funzionamento del sistema.

Applicazioni comuni delle valvole di ritegno

• Linee di scarico della pompa
• Sistemi di approvvigionamento idrico
• Caldaie e sistemi a vapore
• Lavorazione del petrolio e del gas
• Condutture chimiche
• Sistemi di raffreddamento dell'acqua

Le valvole di ritegno sono disponibili in diversi design, come valvole di ritegno a battente e valvole di ritegno a sollevamento. La progettazione appropriata dipende da fattori quali la direzione del flusso, la posizione di installazione, la pressione, le caratteristiche del fluido e la risposta richiesta al flusso inverso.

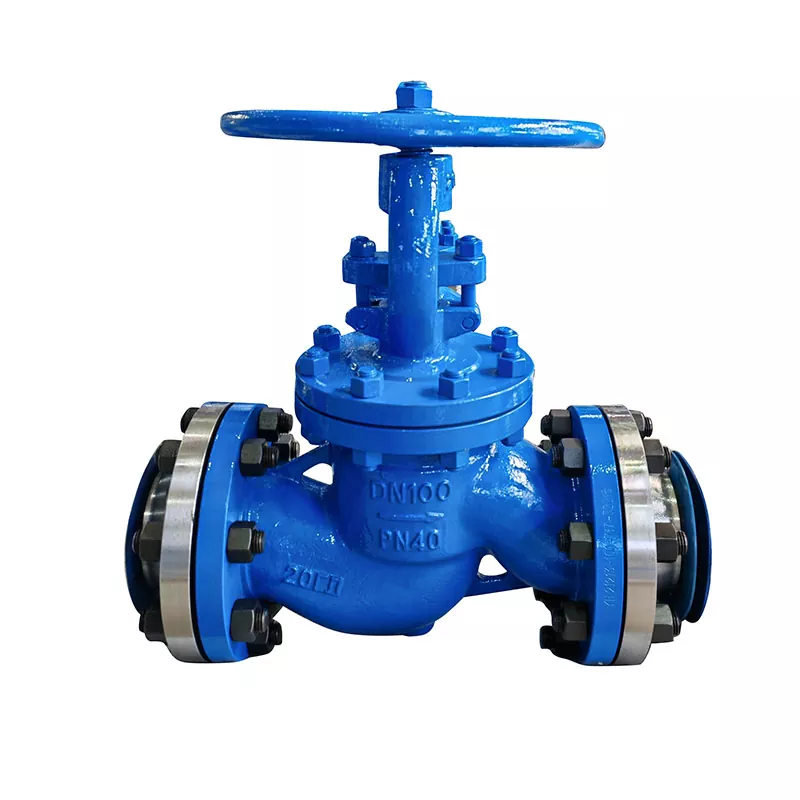

Per cosa è progettata una valvola a globo?

A valvola a globoutilizza un disco mobile e una sede per controllare il passaggio del flusso. La sua struttura lo rende adatto per applicazioni in cui è necessario regolare il flusso anziché semplicemente attivarlo o disattivarlo completamente.

Le valvole a globo sono quindi comunemente utilizzate per la strozzatura e la regolazione del flusso nei sistemi di processo industriali. Possono essere azionati manualmente o combinati con un attuatore quando è richiesto il controllo automatico.

Applicazioni comuni delle valvole a globo

• Condutture del vapore
• Sistemi di raffreddamento dell'acqua
• Attrezzature per il trattamento chimico
• Sistemi di generazione di energia
• Sistemi di riscaldamento
• Linee di processo industriale

Valvola a saracinesca vs. valvola di ritegno vs. valvola a globo

Quale valvola è migliore per il controllo del flusso?

La scelta giusta dipende da ciò che la valvola deve realizzare nel sistema di tubazioni.

• Per l'isolamento della tubazione:Una valvola a saracinesca viene generalmente presa in considerazione quando l'esigenza principale è quella di arrestare o ripristinare il flusso.
• Per la prevenzione del riflusso:Una valvola di ritegno viene utilizzata per mantenere il fluido in movimento nella direzione prevista.
• Per la regolazione del flusso:Una valvola a globo viene comunemente selezionata quando è necessario regolare il flusso durante il funzionamento.

Questi tipi di valvole non sono necessariamente alternativi tra loro. In molti impianti industriali vengono installati insieme perché ciascuno svolge una funzione diversa.

Cosa dovresti considerare quando selezioni una valvola industriale?

1. Mezzo fluido

Identificare il mezzo che scorre attraverso la tubazione, come acqua, vapore, petrolio, gas o prodotti chimici. Il mezzo influisce sul materiale della valvola, sui requisiti di tenuta e sulla struttura complessiva.

2. Pressione e temperatura

Controllare la pressione e la temperatura di esercizio del sistema prima di selezionare una valvola. I servizi ad alta pressione e alta temperatura possono richiedere materiali specifici per corpo, rivestimento, sede e tenuta.

3. Dimensioni della pipeline

La dimensione della valvola deve corrispondere alla tubazione e alle condizioni di flusso richieste. Anche il tipo di connessione e gli standard applicabili devono essere confermati prima dell'ordine.

4. Direzione del flusso

La direzione del flusso è particolarmente importante quando si seleziona e si installa una valvola di ritegno. Per funzionare correttamente, la valvola deve essere installata secondo la direzione del flusso progettata.

5. Isolamento o regolamentazione

Uno dei modi più semplici per restringere la scelta della valvola è determinare se l'applicazione richiede isolamento, protezione dal flusso inverso o regolazione del flusso.

6. Metodo operativo

A seconda dell'applicazione, le valvole possono essere azionate manualmente o dotate di attuatori pneumatici, elettrici o di altro tipo per il funzionamento remoto o automatico.

È possibile utilizzare valvole a saracinesca, valvole di ritegno e valvole a globo nello stesso sistema?

SÌ. Questi tre tipi di valvole possono svolgere funzioni diverse all'interno dello stesso sistema di tubazioni.

Ad esempio, un sistema di pompa può utilizzare una valvola a saracinesca per isolare la tubazione durante la manutenzione, una valvola di ritegno per impedire il flusso inverso e una valvola a globo in un'altra sezione in cui è richiesta la regolazione del flusso.

Il punto importante è non selezionare una valvola semplicemente perché corrisponde alle dimensioni della tubazione. Il tipo di valvola deve innanzitutto corrispondere alla funzione richiesta, seguito da pressione, temperatura, fluido, materiali, standard di connessione e condizioni operative.

Domande frequenti su valvole a saracinesca, valvole di ritegno e valvole a globo

È possibile utilizzare una valvola a saracinesca per la strozzatura?

Le valvole a saracinesca sono progettate principalmente per l'isolamento piuttosto che per la strozzatura continua. Se è necessaria una regolazione regolare del flusso, una valvola a globo potrebbe essere più adatta.

Una valvola di ritegno necessita di funzionamento manuale?

La maggior parte delle valvole di ritegno funzionano automaticamente grazie alla pressione e al flusso del fluido, quindi normalmente non richiedono un funzionamento manuale.

È possibile utilizzare una valvola a globo per l'intercettazione?

Una valvola a globo può fornire l'intercettazione, ma il suo vantaggio principale è la regolazione del flusso. La scelta appropriata dipende dai requisiti del sistema di tubazioni.

Come faccio a scegliere tra una valvola a saracinesca e una valvola a globo?

Se l'esigenza principale è isolare una tubazione, generalmente viene presa in considerazione una valvola a saracinesca. Se l'applicazione richiede una regolazione del flusso ripetuta o controllata, una valvola a globo è solitamente più appropriata.

Quali informazioni sono necessarie per l'acquisto di una valvola industriale?

Le informazioni importanti normalmente includono il tipo di valvola, la dimensione nominale, la pressione nominale, la temperatura di esercizio, il fluido, lo standard di connessione, i requisiti dei materiali e il metodo operativo. Applicazioni speciali possono anche richiedere informazioni sulle condizioni di flusso e sull'installazione.
