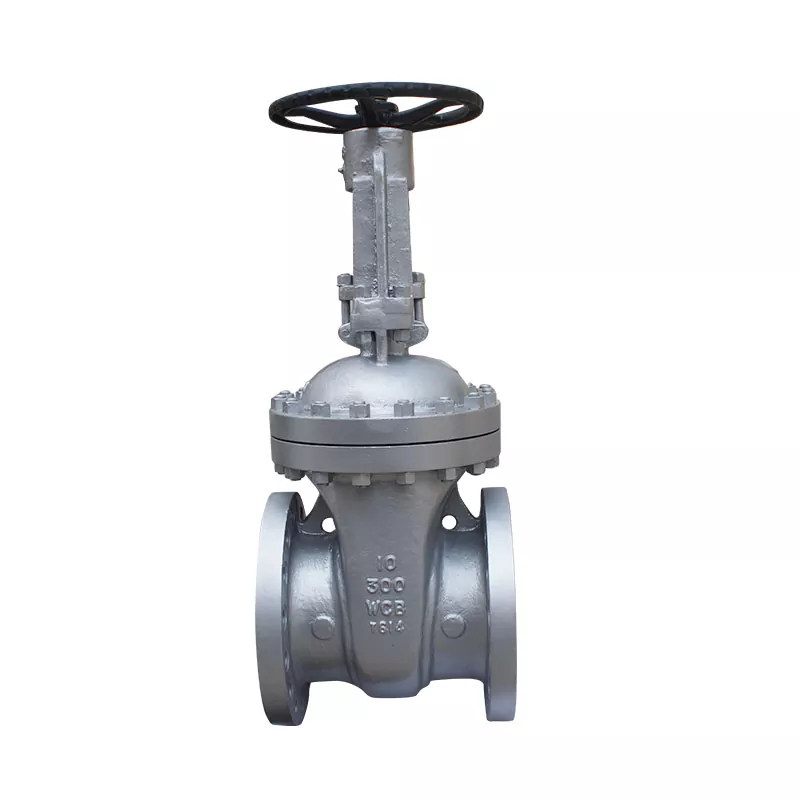

Valvole a saracinesca API

anno Valve è una fabbrica professionale di valvole a saracinesca API in Cina. Siamo specializzati nelle valvole a saracinesca API da oltre 25 anni. Le valvole a saracinesca API di Hanno Valve principalmente da 150 libbre a 2500 libbre, da 2" a 56", con WCB, WCC, LCB, LCC, WC6, WC9, C5, CF8, CF3, CF8M, 4A, 5A, 6A, 904L, ecc.

Invia richiesta

Descrizione del prodotto

Le valvole a saracinesca API di Hanno Valve sono prodotte secondo API 600, principalmente con volantino, con riduttore o per attuatore elettrico.

La valvola a saracinesca API è adatta per tagliare o collegare mezzi di tubazioni in varie condizioni di lavoro come centrali petrolifere, chimiche e termiche con classe ANSI 150-2500 e temperatura di esercizio <600 ℃. I mezzi applicabili sono acqua, olio, vapore, ecc. Le camere da 1500LB e 2500LB adottano una struttura autosigillante a pressione. Le prestazioni di tenuta aumentano con l'aumento della pressione interna e l'affidabilità è elevata.

Informazioni sulla valvola a saracinesca API

La differenza e la selezione tra valvole a sfera a piattaforma alta e valvole a sfera ordinarie

Schema strutturale della valvola a saracinesca flangiata in acciaio fuso Z41H Principio di funzionamento della valvola a saracinesca flangiata in acciaio fuso Z41H

Metodo per la designazione del modello di valvole a saracinesca pneumatiche

Metodo per rappresentare il principio di funzionamento e il modello delle saracinesche elettriche

Tipi e classificazioni delle valvole a saracinesca

Caratteristiche, applicazioni e istruzioni di installazione dei prodotti con valvole a saracinesca a soffietto

Il principio di funzionamento e la differenza tra la valvola a saracinesca a stelo nascosto e la valvola a saracinesca a stelo ascendente

Metodo per rappresentare i modelli di valvole a saracinesca | Significato dei modelli di valvole a saracinesca

Parametri del prodotto

NB	d	L	0	V	R	t	f	D0	H	N-uh
2'	50.8	216	165	127.0	92.1	20.7	2	200	430	8-19
3'	76.2	282	210	168.3	127.0	27.0	2	250	475	8-22
4'	101.6	305	255	200.0	157.2	30.2	2	280	579	8-22
6'	152.4	403	320	269.9	215.9	35.0	2	355	782	12-22
8'	203.2	419	380	330.2	269.9	39.7	2	450	1026	12-26
10°	254.0	457	445	387.4	323.8	46.1	2	450	1190	16-29

Materiali

API Gate Valves

NO.	NOME DELLA PARTE	MATERIALE
1	CORPO	ASTM A216-WCB
2	COFANO	ASTM A216-VCB
3	BULLONE DEL COFANO	ASTM A193-B7
4	DADO DEL COFANO	ASTM A194-2H
5	BULLONE A OCCHIO PREMISTOPPA	ASTM A193-B7
6	DADO PREMISTOPPA	ASTM A194-2H
7	VASHER	ACCIAIO
8	SPILLO	ACCIAIO
9	VOLANTE	FERRO DUTTILE
10	DADO VOLANTINO	ACCIAIO
11	DADO STELO	OTTONE
12	DADO DI FISSAGGIO	ACCIAIO
13	INGRASSAGGIO	RAME
14	FLANGIA PREMISTOPPA	ASTM A216-VCB
15	GHIANDOLA	ASTM A182-F6a
16	IMBALLAGGIO	GRAFITE
17	BOCCOLA DEL SEDILE POSTERIORE	ASTM A182-F6a
18	STELO	ASTM A182-F6a
19	GUARNIZIONE	ACCIAIO+GRAFITE
20	DISCO	ASTM A216-WCB+13CR
21	POSTO A SEDERE	ASTM A105+STL
