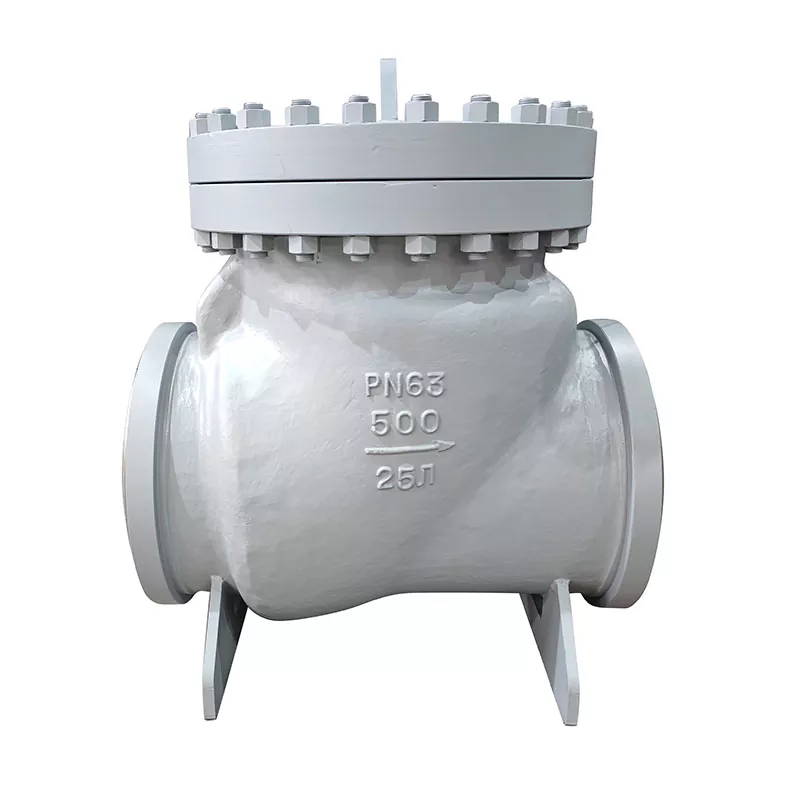

Valvole di ritegno saldate di testa

La valvola di ritegno saldata di testa Hanno Valve presenta una struttura di apertura rotativa a bilanciere interno, con tutti i componenti di apertura e chiusura installati all'interno del corpo valvola, prevenendo perdite esterne ad eccezione della guarnizione di tenuta e dell'anello di tenuta sulla flangia centrale. Il tubo oscillante e la connessione di rilascio della valvola utilizzano una struttura di connessione sferica, fornendo alla valvola libertà a 360 gradi e compensazione della microposizione. Questa valvola è ideale per fluidi puliti, come acqua, vapore, olio, acido nitrico, acido acetico e urea, ma non è adatta per fluidi contenenti particelle solide o ad alta viscosità. È comunemente utilizzato nelle condutture di settori quali petrolio, prodotti chimici, prodotti farmaceutici, fertilizzanti ed elettricità.

Caratteristiche principali del prodotto

Le nostre valvole di ritegno con saldatura di testa sono state selezionate da settori quali quello energetico, chimico, petrolifero e della tutela dell'acqua. Attraverso molti anni di esperienza, hanno dimostrato di soddisfare le esigenze di diverse applicazioni industriali.

Migliorare costantemente per mantenere la massima qualità del prodotto.

Scelto da clienti nazionali e internazionali.

Informazioni sulla valvola Hengnuo

Zhejiang Hengnuo Valve Manufacturing Co., Ltd. ha 25 anni di esperienza nella produzione di valvole, situata nella base di produzione di valvole industriali cinesi - area industriale delle valvole di Zhejiang Lishui Bihu, l'area di produzione è di 18000 metri quadrati. Hengnuo Valve ha 150 membri dello staff, tecnici senior più di 32 persone. I prodotti principali dell'azienda sono valvole a saracinesca, valvole di ritegno, valvole a globo e valvole per centrali elettriche. Hengnuo Valve dispone anche di una propria fonderia, una fonderia che utilizza la più avanzata tecnologia della sabbia prerivestita, fornisce alla fabbrica fusioni di alta qualità e alta precisione, migliorando notevolmente la qualità e i tempi di produzione per Hengnuo Valve.

Vantaggi principali delle valvole di ritegno saldate di testa con valvola Hanno

La valvola di ritegno saldata di testa Hanno Valve offre numerosi vantaggi distinti rispetto ai modelli di valvole di ritegno convenzionali. La struttura rotante interna del bilanciere assicura che tutte le parti mobili rimangano all'interno del limite di pressione, riducendo al minimo potenziali percorsi di perdita. Solo la guarnizione di tenuta della flangia centrale e l'anello di tenuta sono punti di contatto esterni, il che semplifica le routine di manutenzione e ispezione.

La connessione sferica tra il tubo oscillante e il rilascio della valvola offre libertà a 360 gradi e compensazione della microposizione. Questa caratteristica consente alla valvola di ritegno saldata di testa Hanno Valve di adattarsi a piccoli disallineamenti del tubo e dilatazione termica senza inceppamenti. Di conseguenza, gli utenti segnalano intervalli di manutenzione più lunghi e una ridotta usura delle superfici di tenuta.

Per i professionisti dell'approvvigionamento che cercano una valvola di ritegno con saldatura di testa affidabile, la linea di prodotti Hanno Valve offre prestazioni costanti in applicazioni impegnative, tra cui petrolio e gas a monte, processi chimici e sistemi farmaceutici ad elevata purezza.

Specifiche tecniche

Parametro	Specifica
Gamma di dimensioni	Da 1/2 pollice a 20 pollici (da DN15 a DN500)
Classe di pressione	Classe ASME da 150 a 2500, da PN16 a PN420
Materiali del corpo	WCB, WC6, WC9, CF8, CF8M, CF3M, acciaio inossidabile duplex
Materiali della sede e del disco	SS304, SS316, rivestimento duro in stellite (opzionale)
Termina connessione	Estremità a saldare di testa ASME B16.25
Intervallo di temperatura	Da -29°C a +425°C (superiore su richiesta)
Supporti applicabili	Acqua, vapore, olio, acido nitrico, acido acetico, urea (solo mezzi puliti)
Standard di progettazione	API 6D, ASME B16.34, ISO 15761

Confronto dei materiali e limiti operativi

Grado materiale	Pressione di esercizio massima a 100 gradi F	Servizio tipico
Acciaio al carbonio WCB	285 psi (Classe 150) / 740 psi (Classe 300)	Acqua, vapore, petrolio, gas
Acciaio inossidabile CF8M 316	275 psi (Classe 150) / 720 psi (Classe 300)	Fluidi corrosivi e acidi, linee farmaceutiche
CF3M a basso tenore di carbonio 316L	275 psi (Classe 150)	Urea, acido nitrico, acqua ad elevata purezza
Acciaio legato WC9	740 psi (Classe 300) fino a 540 gradi C	Vapore ad alta temperatura, applicazioni in centrali elettriche

Perché scegliere le valvole di ritegno saldate di testa Hanno per il tuo progetto

Quando acquisti una valvola di ritegno saldata di testa Hanno Valve, beneficerai di 25 anni di esperienza nella produzione e di un processo di produzione integrato verticalmente. La fonderia interna utilizza la tecnologia della sabbia prerivestita per produrre fusioni di alta precisione, garantendo uno spessore delle pareti costante e componenti privi di difetti. Ciò si traduce direttamente in prestazioni affidabili sul campo.

La valvola di ritegno saldata di testa Hanno Valve è apprezzata dai clienti nazionali e internazionali nei settori della produzione di energia, petrolio e gas, lavorazione chimica e trattamento delle acque. Ordini ripetuti da parte di importanti società di ingegneria confermano la durabilità e la proposta di valore del prodotto.

Per gli acquirenti che cercano una valvola di ritegno saldata di testa che bilanci prestazioni, affidabilità e convenienza, Hanno Valve offre una soluzione collaudata supportata da una storia documentata sul campo e da un controllo di qualità completo.

Domande frequenti

D: Le valvole di ritegno saldate di testa Hanno Valve possono essere installate in linee verticali?
R: Sì, ma solo con direzione del flusso verso l'alto (dal basso verso l'alto). Il disco fa affidamento sulla gravità per chiudersi, quindi il flusso verticale verso il basso non è raccomandato. Contattare l'ingegneria di Hanno Valve per una guida specifica all'installazione.

D: Quali fluidi non sono adatti per queste valvole?
R: La valvola di ritegno saldata di testa Hanno Valve è progettata per fluidi puliti. Non deve essere utilizzato con fluidi contenenti particelle solide, fanghi o liquidi ad alta viscosità che potrebbero impedire il corretto posizionamento del disco.

D: Quale documentazione viene fornita con ciascuna valvola?
R: La documentazione standard include il certificato di test dei materiali (EN 10204 3.1), il rapporto del test di pressione idrostatica, il registro dell'ispezione visiva e l'etichetta di identificazione della valvola. Su richiesta è possibile organizzare ispezioni da parte di terzi.

D: Qual è il tempo di consegna tipico per le valvole di ritegno saldate di testa Hanno Valve?
R: Il tempo di consegna standard varia da 15 a 30 giorni lavorativi a seconda della qualità e della quantità del materiale. La fonderia interna consente tempi di consegna più brevi per materiali comuni come WCB e CF8M.

D: In che modo la connessione sferica migliora la durata?
R: Il giunto sferico fornisce fino a più o meno 2 gradi di compensazione del disallineamento angolare. Ciò riduce lo stress sul bilanciere e sui componenti della cerniera, prevenendo l'usura prematura causata dalla dilatazione termica del tubo o dalle tolleranze di installazione.

D: Sono disponibili parti di ricambio per le valvole di ritegno saldate di testa Hanno Valve?
R: Sì, Hanno Valve dispone di guarnizioni di tenuta di ricambio, anelli di tenuta e gruppi di rivestimento completi per tutte le dimensioni standard. Contattare il reparto ricambi comunicando il numero di serie della valvola per la corretta identificazione.
